Parameter für dynamische Drapierung
Creo+
Benutzeroberflächen-Position: Klicken Sie in der Verbundkonstruktionsumgebung auf
Drapierungssimulation (Draping Simulation).
Drapierungssimulation (Draping Simulation).Videos
Beschreibung
Die Drapierungsparameter werden jetzt automatisch aktualisiert, wenn Sie Änderungen an den drapierten Schichten und Kernen vornehmen:
• Wenn Sie die Größe einer drapierten Schicht oder eines drapierten Kerns ändern, werden die Position für den Startpunkt (Seed point) und der Wert der Schrittlänge (Step length) automatisch neu berechnet.
• Wenn Sie das Material einer drapierten Schicht ändern oder die einzelnen Faserwinkel des Materials editieren, wird der Wert für den Drapierungswinkel-Versatz (Draping angle offset) automatisch neu berechnet.

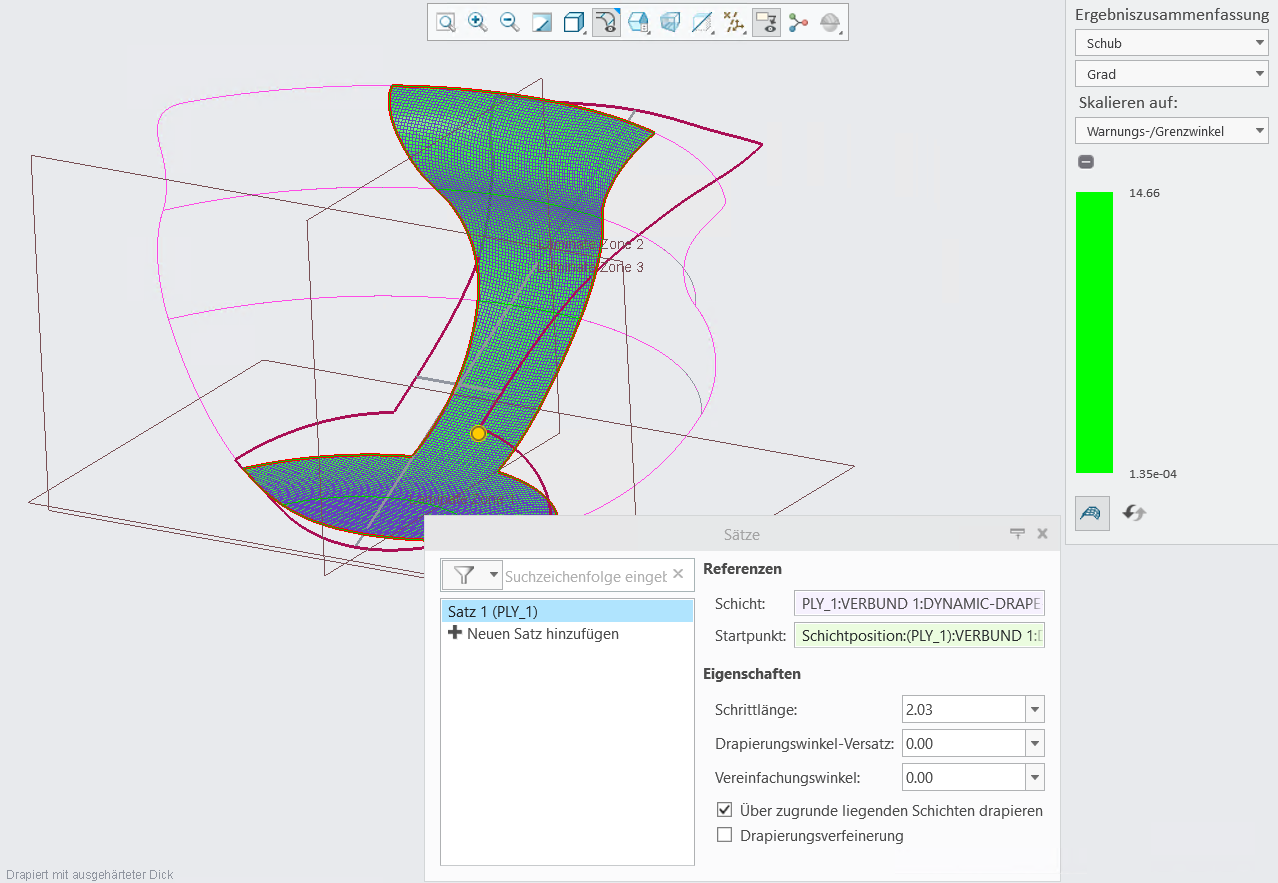

Die folgende Abbildung zeigt die Werte der Drapierungsparameter vor dem Aktualisieren der Schichtgröße und des Schichtmaterials.

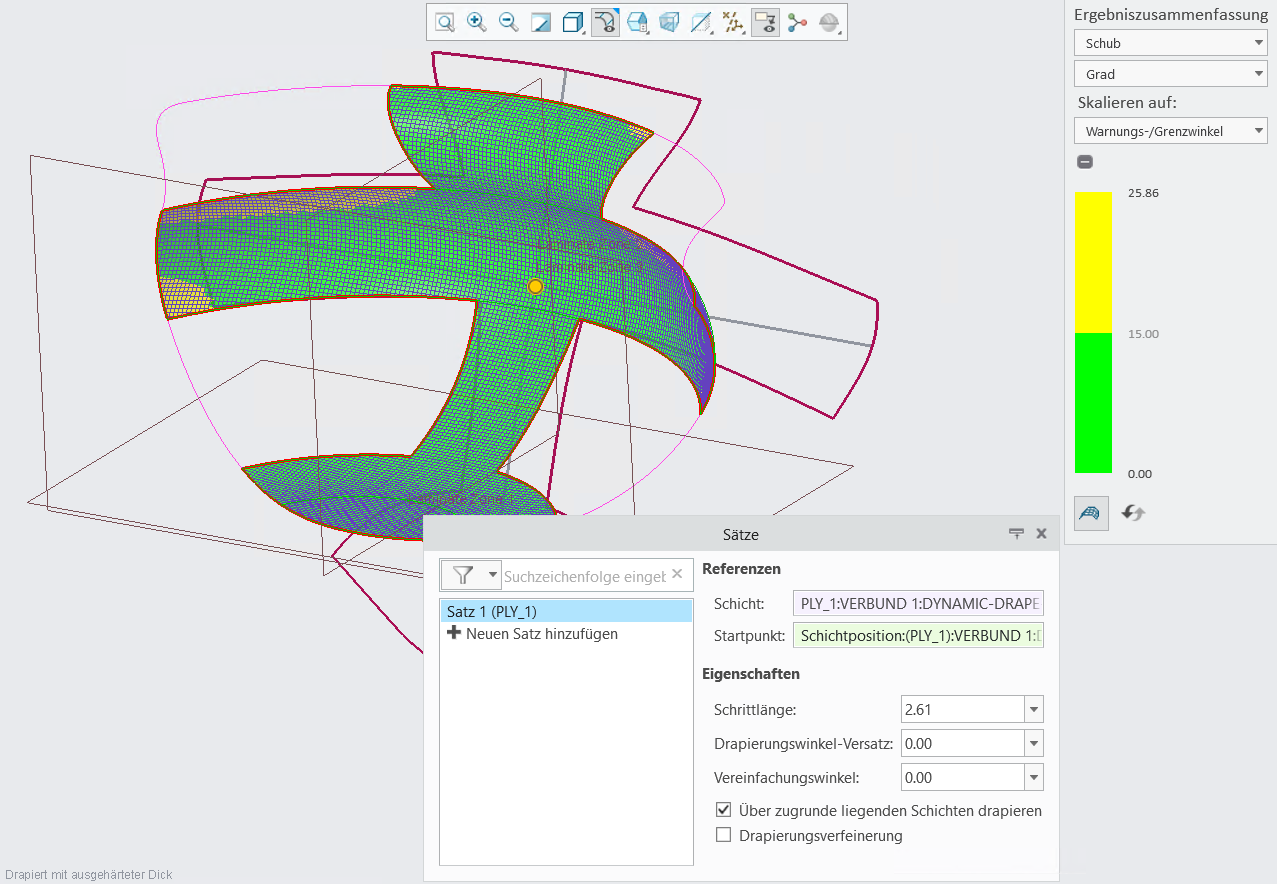

Die folgende Abbildung zeigt die neu berechneten Werte der Drapierungsparameter nach dem Aktualisieren der Schichtgröße und des Schichtmaterials.
Wenn Sie die Position des Startpunkts manuell festlegen oder benutzerdefinierte Werte für Schrittlänge und Drapierungswinkel-Versatz verwenden, bleiben die Werte so lange unverändert, bis Sie sie auf ihre Standardwerte zurücksetzen.
Vorteile
Diese Verbesserung erhöht die Produktivität, indem die neue Startpunktposition, die neue Schrittlänge und der neue Drapierungswinkel-Versatz automatisch neu berechnet und aktualisiert werden.
Weitere Informationen
Tipps: | Keine. |
Einschränkungen: | Keine bekannten Einschränkungen. |
Ersetzt dies vorhandene Funktionalität? | Nein. |
Konfigurationsoption für diese Funktionalität: | Keine. |
