Verbesserte Triangulierung für Creo Flow Analysis
Creo+
Benutzeroberflächen-Position: Klicken Sie auf >
Flow Analysis (Flow Analysis) >
Netz generieren (Generate Mesh).
Flow Analysis (Flow Analysis) > Netz generieren (Generate Mesh).Videos
Beschreibung
Wir haben die Triangulierungsleistung in Creo Flow Analysis verbessert. Es werden jetzt nur Körper verarbeitet, die an einer Simulation beteiligt sind. Das System trianguliert nicht mehr sämtliche Komponenten in einer Baugruppe.

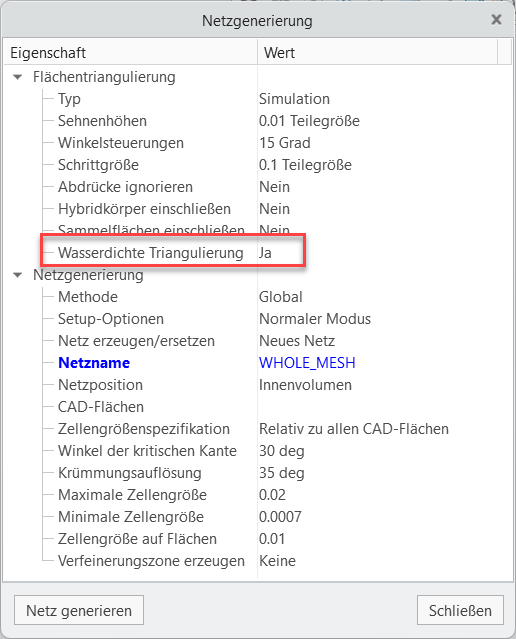

Außerdem verbessert das System die Triangulierungsoptionen, um die Genauigkeit und Robustheit zu erhöhen:
• Zeigt wasserdichte Triangulierung auf der Benutzeroberfläche an
• Verwendet wasserdichte Triangulierung als Standardeinstellung für genaue Knoten-zu-Knoten-Konnektivität
• Bietet nicht wasserdichte Triangulierung für komplexe Modelle, die eine höhere Robustheit erfordern
Vorteile
Diese Verbesserung bietet die folgenden Vorteile:
• Verkürzt die Verarbeitungszeit, indem nur relevante Körper trianguliert werden
• Verbessert die Zuverlässigkeit der Netzgenerierung bei komplexen Baugruppen
• Reduziert Netzfehler durch Unterstützung robuster Triangulierungsoptionen
Weitere Informationen
Tipps: | Keine. |
Einschränkungen: | Keine bekannten Einschränkungen. |
Ersetzt dies vorhandene Funktionalität? | Nein. |
Konfigurationsoption für diese Funktionalität: | Keine. |
