Creo Ansys Simulation – Unterstützung von Querschnitten
Creo+
Benutzeroberflächen-Position: Klicken Sie unter > auf
, um einen ausgewählten Schnitt im Modellbaum zu aktivieren.
, um einen ausgewählten Schnitt im Modellbaum zu aktivieren.
Videos
Beschreibung
Querschnitte werden beim Arbeiten in Creo Ansys Simulation vollständig unterstützt.
Die folgenden Steuerungen sind für Querschnitte verfügbar:
• Erzeugen (Create)
• Umdefinieren (Redefine)
• Aktivieren (Activate)
• Deaktivieren (Disable)

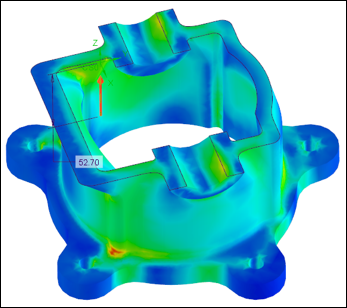

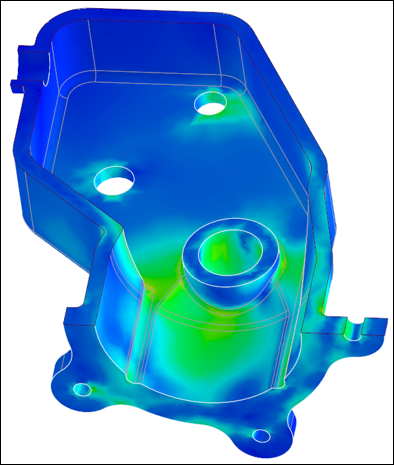

Diese Verbesserung ermöglicht auch die dynamische Aktualisierung von Querschnitten. Sowohl in Creo Simulation Live als auch in Creo Ansys Simulation steht eine Option zur Verfügung, die es ermöglicht, Drahtmodellgeometrie mithilfe der Ergebnislegende in den Ergebnissen auszublenden. Die folgenden Abbildungen zeigen die Darstellung der Ergebnisse für verschiedene Schnitte.
Vorteile
Diese Verbesserung bietet die folgenden Vorteile:
• Klarere Ergebnisse, wenn das Modell geschnitten werden muss
• Vertraute Benutzeroberfläche für Querschnitte aus Creo
Weitere Informationen
Tipps: | Keine. |
Einschränkungen: | Keine bekannten Einschränkungen. |
Ersetzt dies vorhandene Funktionalität? | Nein. |
Konfigurationsoption für diese Funktionalität: | Keine. |
