Creo Simulation Live – Erweiterte Struktur- und Fluidergebnisse
Creo+
Benutzeroberflächen-Position: Benutzeroberfläche für Ergebnisse auf der Registerkarte Live-Simulation (Live Simulation).
Videos
Beschreibung
Die folgenden Verbesserungen sind für Ergebnisse verfügbar:

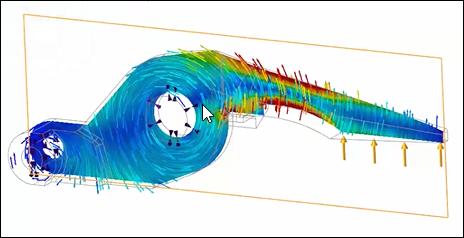

• Vektoren und Richtungsfeld sind jetzt für strukturmechanische, thermische, modale und Fluid-Ergebnisse verfügbar. Die folgende Abbildung zeigt eine Vektordarstellung für Von-Mises-Spannungsergebnisse in einer Strukturstudie. Verschiebungsvektoren werden auf der Von-Mises-Spannung überlagert.

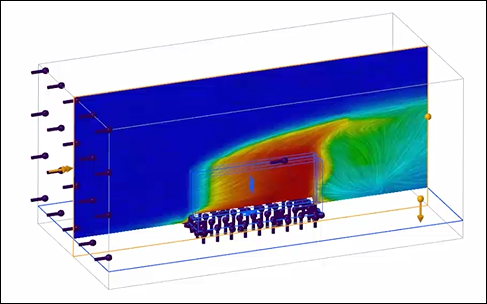

Die folgende Abbildung zeigt die Richtungsfelddarstellung von Temperaturergebnissen in einer Strömungsstudie.

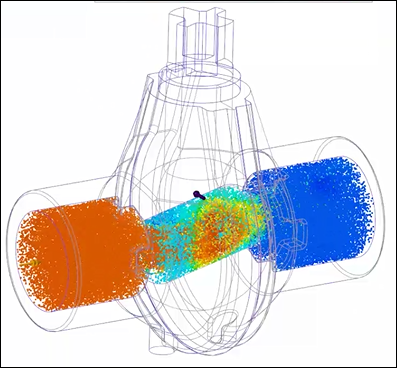

• Stromlinien und Partikel sind für alle Ergebnismengen in Strömungsstudien verfügbar. Bisher waren sie nur für die Geschwindigkeit verfügbar. Die folgende Abbildung zeigt die Partikelanzeige für Druckergebnisse für eine Strömungsstudie. Die Partikelanzeige stellt die Geschwindigkeit der Partikel dar, die auf den Druckergebnissen überlagert sind.
• Animations- und andere Optionen sind für alle Ergebnismengen in Strömungsstudien verfügbar. Anzahl, Größe und andere Partikeloptionen sind verfügbar.
• Ergebnisse können einzeln oder in Kombination mit anderen Ergebnissen geplottet werden. Dies bedeutet, dass Sie Partikel, Stromlinien und Richtungsfeld zusammen für eine Ergebnismenge anzeigen können.
Vorteile
Diese Verbesserung bietet die folgenden Vorteile:
• Post-Processing-Vorteile für Benutzer
• Verbesserte Ergebnisse liefern klarere Ergebnisse. Im Folgenden finden Sie einige Beispiele für verbesserte Ergebnisse:
◦ Temperatur kann als Vektoren dargestellt werden.
◦ Druck kann als Partikel dargestellt werden.
◦ Spannungen können mit Richtungsfeld angezeigt werden.
Weitere Informationen
Tipps: | Keine. |
Einschränkungen: | Keine bekannten Einschränkungen. |
Ersetzt dies vorhandene Funktionalität? | Nein. |
Konfigurationsoption für diese Funktionalität: | Keine. |
