Améliorations apportées à l'étape d'usinage de contre-dépouille UGV
Creo+
Emplacement dans l'interface utilisateur :
• Fraise trois tailles avancée
a. Cliquez sur >
Usinage de contre-dépouille UGV (HSM Undercut Machining) dans le groupe Fraisage à grande vitesse (High Speed Milling).
Usinage de contre-dépouille UGV (HSM Undercut Machining) dans le groupe Fraisage à grande vitesse (High Speed Milling).b. Cliquez sur

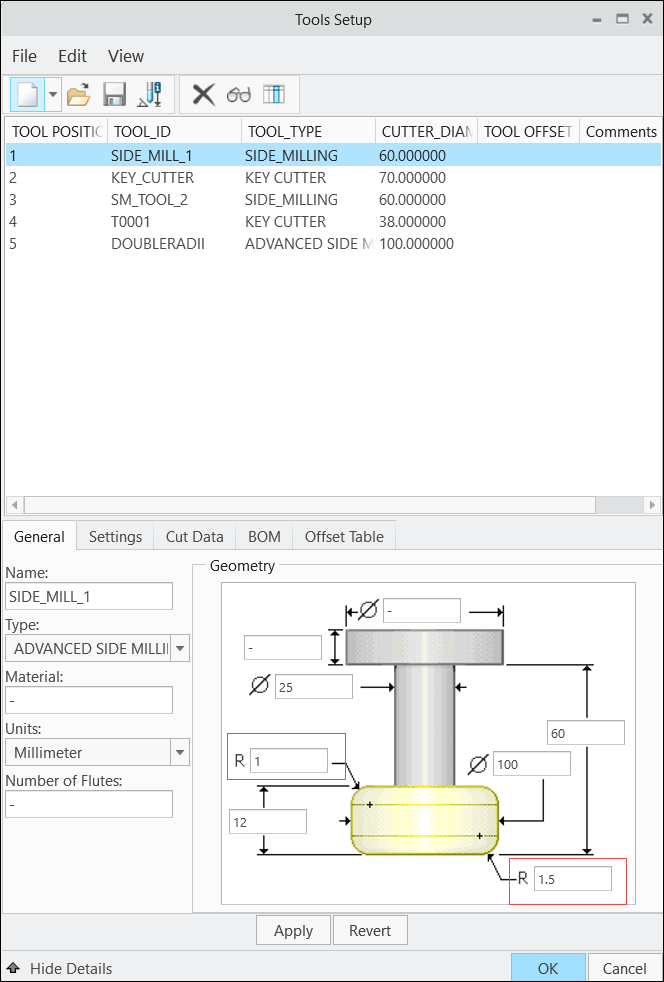

Gestionnaire d'outils (Tool Manager) ou sélectionnez
Modifier les outils (Edit Tools) dans la liste Outil (Tool) pour ouvrir la boîte de dialogue Configuration d'outil (Tools Setup).
Gestionnaire d'outils (Tool Manager) ou sélectionnez Modifier les outils (Edit Tools) dans la liste Outil (Tool) pour ouvrir la boîte de dialogue Configuration d'outil (Tools Setup).• Paramètre CIRC_INTERPOLATION
a. Cliquez sur > Usinage de contre-dépouille UGV (HSM Undercut Machining) dans le groupe Fraisage à grande vitesse (High Speed Milling).
Usinage de contre-dépouille UGV (HSM Undercut Machining) dans le groupe Fraisage à grande vitesse (High Speed Milling).b. Cliquez sur l'onglet Paramètres (Parameters).
Vidéos
Description
L'étape d'usinage de contre-dépouille UGV a été améliorée et prend désormais en charge la fraise trois tailles avancée. Vous pouvez désormais définir des rayons distincts pour le coin supérieur et le coin inférieur de cet outil afin de gérer les zones de contre-dépouille qui ne sont pas directement visibles depuis la position de la broche.
En outre, le paramètre CIRC_INTERPOLATION est également pris en charge pour l'étape d'usinage de contre-dépouille UGV. Ce paramètre définit le format de sortie du mouvement d'outil le long d'un arc ou d'un cercle dans le fichier CL.
Avantages
Ces améliorations apportent les avantages suivants :
• prise en charge des rayons d'outil de coin supérieur et inférieur distincts pour les zones de contre-dépouille ;
• amélioration de l'efficacité de l'usinage ;
• cohérence de l'expérience utilisateur avec les processus Creo NC.
Informations supplémentaires
Conseils : | Aucun. |
Limites : | Il n'existe aucune limite connue. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
