Treillis : chaîne d'intention de conception pour l'arrondi automatique
Creo+
Emplacement dans l'interface utilisateur : cliquez sur > >
Treillis (Lattice).
Treillis (Lattice).Vidéos
Description

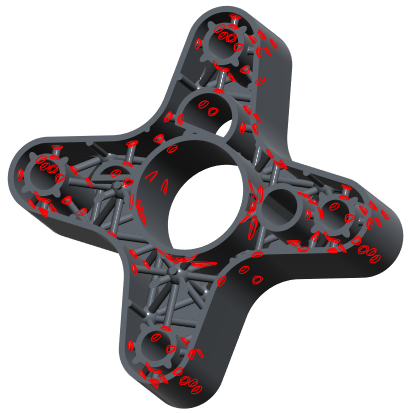

Dans Creo 13, la fonction Treillis (Lattice) a été améliorée pour créer automatiquement une chaîne d'intention de conception entre la géométrie du treillis et sa frontière ou coque. La chaîne d'intention peut être utilisée pour créer des fonctions d'arrondi automatique ou d'arrondi.
La chaîne d'intention est créée pour les types de treillis
Poutres (Beams),
2.5D (2.5D) ou
Personnalisé (Custom). Le treillis doit utiliser une représentation Géométrie complète (Full geometry). Le treillis et la frontière ou la coque doivent faire partie du même corps.
Poutres (Beams), 2.5D (2.5D) ou Personnalisé (Custom). Le treillis doit utiliser une représentation Géométrie complète (Full geometry). Le treillis et la frontière ou la coque doivent faire partie du même corps.La chaîne d'intention est créée lorsque vous terminez la fonction de treillis. Vous utilisez la chaîne d'intention pour créer des fonctions d'arrondi ou d'arrondi automatique une fois la fonction de treillis terminée. Etant donné que les fonctions se trouvent à l'extérieur de la fonction de treillis, les arrondis peuvent être inhibés lorsqu'ils ne sont pas nécessaires, afin d'améliorer les performances.
Avantages
Créez facilement des fonctions d'arrondi automatique ou d'arrondi entre la géométrie de treillis et sa frontière ou coque à l'aide de la chaîne d'intention créée automatiquement.
Informations supplémentaires
Conseils : | Aucun. |
Limites : | Il n'existe aucune limite connue. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
