Contrôle d'interférence du porte-outil pour les trajectoires d'outil UGV et les outils solides
Creo+
Vidéos
Description

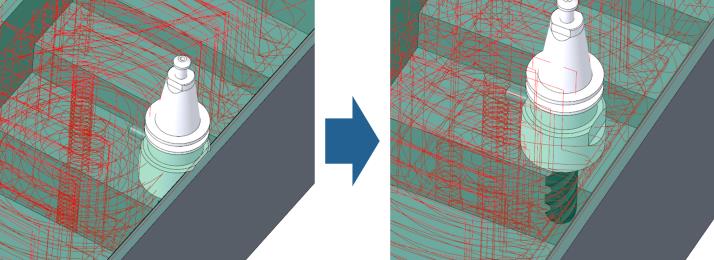

Auparavant, le profil ou la forme du porte-outil solide n'était pas pris en compte dans les calculs de trajectoire d'outil. Désormais, les trajectoires d'outil UGV peuvent également effectuer le contrôle d'interférence des porte-outils solides. La trajectoire d'outil prend en compte la forme du porte-outil correspondant à la conception de pièce du porte-outil solide. Un porte-outil solide fait l'objet d'un contrôle d'interférence par rapport à une pièce de référence et à la représentation géométrique du brut après usinage.
Avantages
Cette amélioration apporte les avantages suivants :
• Améliore la précision des trajectoires d'outil
• Prend en compte la forme réelle du porte-outil solide dans les calculs de trajectoire d'outil pour les étapes UGV
Informations supplémentaires
Conseils : | Veillez à assembler l'outil solide et le porte-outil solide dans la bonne position pour générer une trajectoire d'outil et une simulation précises. Le fait de placer l'outil à l'intérieur du porte-outil génère une trajectoire d'outil et une simulation incorrectes. |
Limites : | Il n'existe aucune limite connue. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | enable_hsmseq_holder_degouge yes, no* |
