Améliorations apportées à l'ébauche UGV et à la reprise d'ébauche UGV
Creo+
Emplacement dans l'interface utilisateur :
1. En mode Fabrication, cliquez sur l'une des options suivantes :
◦ > >
Ebauche UGV (HSM Rough)
Ebauche UGV (HSM Rough)◦ > >
Reprise d'ébauche UGV (HSM Rest Rough)
Reprise d'ébauche UGV (HSM Rest Rough)2. Cliquez sur l'onglet Paramètres (Parameters), puis définissez la valeur du paramètre AVANCE_COUPE_EN_OPPOSITION (UPCUT_CUT_FEED), DECALAGE_PASSE_EN_OPPOSITION (UPCUT_STEP_OVER) ou POURCENT_DECAL_POINT_DEPART (START_POINT_SHIFT_PERCENT).
Vidéos
Description
Dans les séquences d'ébauche et de reprise d'ébauche UGV, vous pouvez utiliser les nouveaux paramètres suivants pour l'usinage 3 axes ou 3+2 axes :

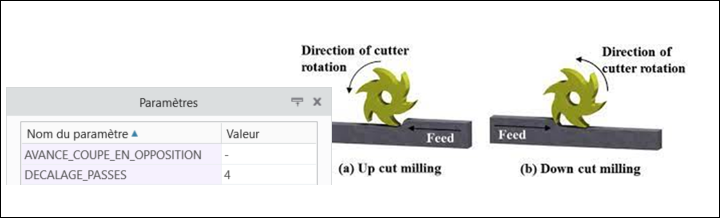

• AVANCE_COUPE_EN_OPPOSITION (UPCUT_CUT_FEED) et DECALAGE_PASSE_EN_OPPOSITION (UPCUT_STEP_OVER) : ces paramètres s'appliquent au type de balayage CHARGE_CONSTANTE (CONSTANT_LOAD) avec le type de coupe ZIG_ZAG (ZIG_ZAG) ou EN_OPPOSITION (UPCUT). Utilisez ces paramètres pour définir des valeurs moins agressives d'avances de coupes et de décalages de passes pour les passes en opposition au lieu des valeurs DECALAGE_PASSES (STEP_OVER) et AVANCE_COUPE (CUT_FEED).

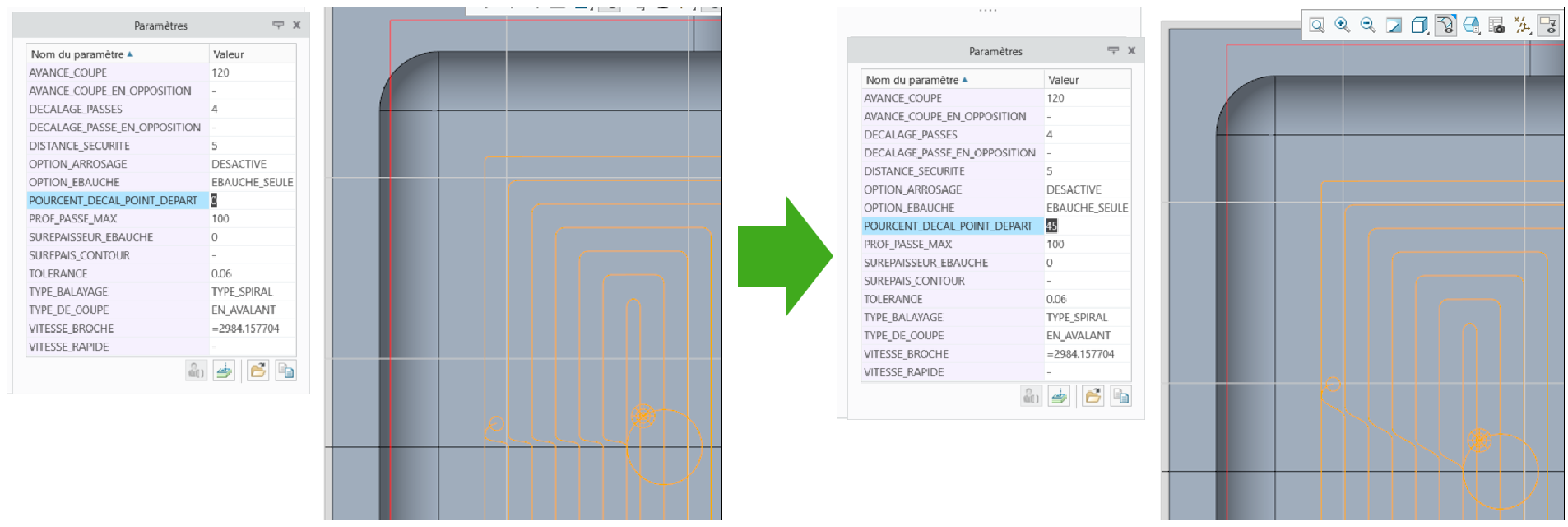

• POURCENT_DECAL_POINT_DEPART (START_POINT_SHIFT_PERCENT) : ce paramètre s'applique au type de balayage TYPE_SPIRAL (TYPE_SPIRAL). Il décale le point de départ de la passe suivante en fonction du pourcentage de décalage de passes spécifié.
Avantages
• Les paramètres AVANCE_COUPE_EN_OPPOSITION (UPCUT_CUT_FEED) et DECALAGE_PASSE_EN_OPPOSITION (UPCUT_STEP_OVER) offrent les avantages suivants :
◦ Meilleur contrôle des avances pour les passes en opposition
◦ Réduction des marques de broutage et amélioration de la durée de vie de l'outil
• Le paramètre POURCENT_DECAL_POINT_DEPART (START_POINT_SHIFT_PERCENT) offre les avantages suivants :
◦ Meilleure transition vers la passe suivante
◦ Réduction de la charge de coupe sur l'outil
• Compatible avec les processus Creo NC
Informations supplémentaires
Conseils : | Aucun. |
Limites : | Il n'existe aucune limite connue. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
