Amélioration de l'exportation de treillis : ajustement des poutres simplifiées à la frontière
Creo+
Emplacement dans l'interface utilisateur :
• Mode Pièce
a. Cliquez sur >
Enregistrer sous (Save As) > Enregistrer une copie (Save a Copy). La boîte de dialogue Enregistrer une copie (Save a Copy) s'ouvre.
Enregistrer sous (Save As) > Enregistrer une copie (Save a Copy). La boîte de dialogue Enregistrer une copie (Save a Copy) s'ouvre.b. En regard de Type (Type), sélectionnez Stéréolithographie (*.stl) [Stereolithography (*.stl)] ou 3MF (*.3mf) [3MF (*.3mf)].
c. Cliquez sur Options (Options). La boîte de dialogue Paramètres du profil d'exportation STL (STL Export Profile Settings) ou Paramètres du profil d'exportation 3MF (3MF Export Profile Settings) s'ouvre.
d. Cliquez sur
pour développer la section Paramètres de treillis (Lattice Settings).
pour développer la section Paramètres de treillis (Lattice Settings).
• Assemblage bac
a. Cliquez sur >
Imprimer (Print) >
Préparer l'impression 3D (Prepare for 3D Printing). L'onglet Bac (Tray) s'affiche.
Imprimer (Print) > Préparer l'impression 3D (Prepare for 3D Printing). L'onglet Bac (Tray) s'affiche.b. Cliquez sur >
Options d'impression de treillis (Lattice Printing Options). La boîte de dialogue Options d'impression de treillis (Lattice Printing Options) s'ouvre.
Options d'impression de treillis (Lattice Printing Options). La boîte de dialogue Options d'impression de treillis (Lattice Printing Options) s'ouvre.
Description
Une nouvelle option d'exportation est désormais disponible pour ajuster les poutres simplifiées à la frontière extérieure du treillis.
• En mode Pièce, l'option est applicable lorsque vous utilisez Enregistrer sous (Save As) pour réaliser une exportation au format STL ou 3MF.
Enregistrer sous (Save As) pour réaliser une exportation au format STL ou 3MF.• Dans l'assemblage bac, l'option est applicable pour l'exportation et le tranchage.
Dans le cas d'un treillis de poutres avec représentation simplifiée, les poutres sont ajustées aux frontières ouvertes et fermées du treillis lors de l'exportation par défaut. Cela augmente le temps de calcul.

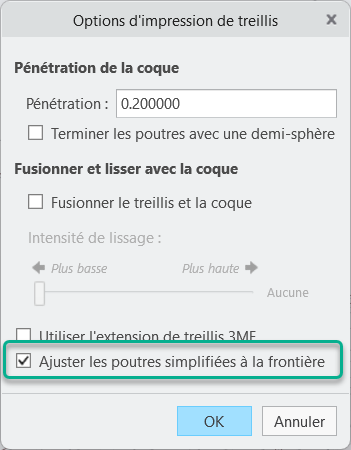

Si vous n'avez pas besoin d'ajuster les poutres, pour réduire le temps de calcul, décochez la case Ajuster les poutres simplifiées à la frontière (Trim simplified beams at the boundary).
Le treillis n'est pas ajusté : | Le treillis est ajusté à la frontière extérieure : |
 |  |
Avantages
• Davantage de souplesse dans la préparation des modèles 3D en treillis avec une représentation simplifiée
• Processus d'exportation simple
• Prise en charge dans l'interface utilisateur habituelle de manipulation des treillis
Informations supplémentaires
Conseils : | Aucun. |
Limites : | Il n'existe aucune limite connue. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
