Usinage rotatif 4 axes en UGV
Creo+
Emplacement dans l'interface utilisateur :
• En mode Fabrication, cliquez sur > >
Finition rotative 4 axes en UGV (HSM 4 Axis Rotary Finish).
Finition rotative 4 axes en UGV (HSM 4 Axis Rotary Finish).• En mode Fabrication, cliquez sur > >
Ebauche rotative 4 axes en UGV (HSM 4 Axis Rotary Rough).
Ebauche rotative 4 axes en UGV (HSM 4 Axis Rotary Rough).Vidéos
Description

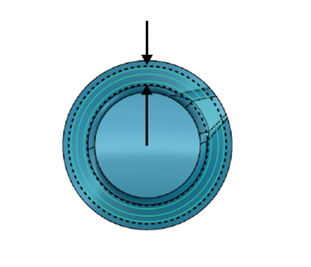

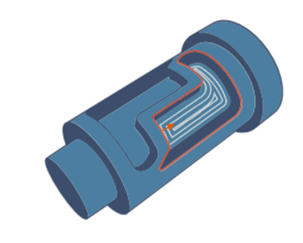

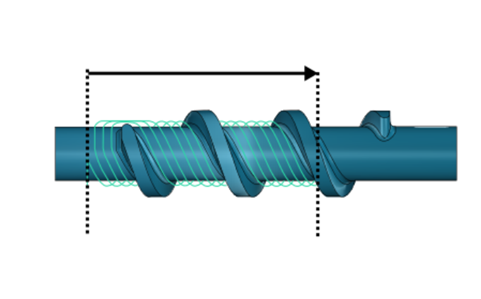

Les nouvelles trajectoires d'outil d'ébauche et de finition rotatives 4 axes sont désormais disponibles dans cette version. Ces trajectoires d'outil peuvent passer 360 degrés et être utilisées sur des pièces de type vis. Elles sont utiles pour les vilebrequins, les arbres à cames et les têtes de perçage pour l'industrie automobile et pétrolière. Les nouvelles trajectoires d'outil proposent différentes commandes pour définir la zone d'usinage, telles que le confinement axial ou radial et les boucles de confinement. Les outils pris en charge pour ces trajectoires d'outil sont Fraise cylindrique deux tailles (End Mill), Fraise hémisphérique (Ball Mill) et Fraise torique (Bull Mill).
Avantages
Cette amélioration apporte les avantages suivants :
• Génère une trajectoire d'outil d'usinage qui dépasse la limite de 360 degrés.
• Fournit des séquences d'ébauche et de finition automatisées
• Crée des trajectoires d'outil efficaces pour les pièces en rotation complexes qui nécessitent un usinage rotatif 4 axes.
Informations supplémentaires
Conseils : | Aucun. |
Limites : | Il n'existe aucune limite connue. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
