Prise en charge de l'approximation des arêtes d'arrondi dans les séquences UGV d'ébavurage automatique
Creo+
Emplacement dans l'interface utilisateur :
1. En mode Fabrication, cliquez sur > >
Ebavurage automatique (Auto Deburring).
Ebavurage automatique (Auto Deburring).2. Cliquez sur l'onglet Paramètres (Parameters) et définissez la valeur du paramètre FORME_ARETE (EDGE_SHAPE) sur ARRONDI (ROUNDED).
Vidéos
Description

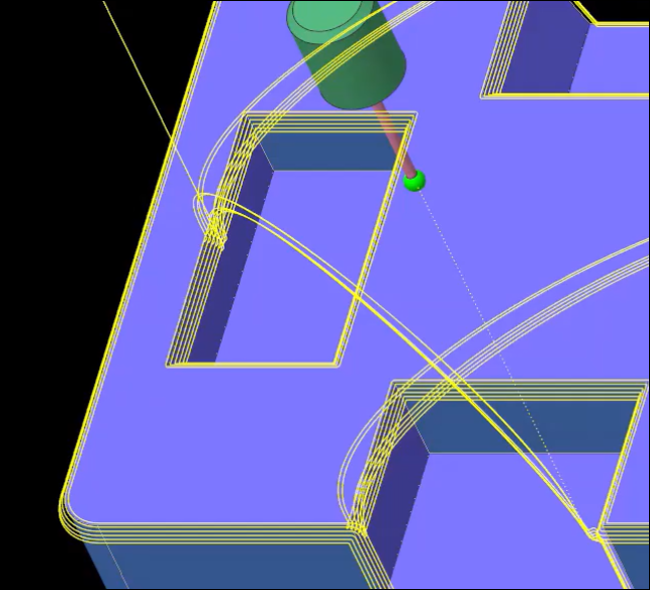

Avec cette amélioration, vous pouvez utiliser le nouveau paramètre FORME_ARETE (EDGE_SHAPE), qui fournit les options CHANFREIN (CHAMFER) (par défaut) et ARRONDI (ROUNDED) dans la séquence UGV d'ébavurage automatique. Lorsqu'elle est définie sur ARRONDI (ROUNDED), la trajectoire d'outil donne une approximation de la forme arrondie ou du congé sur les arêtes aiguës d'une séquence.
Avantages
Cette amélioration apporte les avantages suivants :
• Possibilité de créer des arêtes arrondies pendant l'ébavurage
• Plus de flexibilité pour préparer une pièce à l'ébavurage
• Compatible avec les processus Creo NC
Informations supplémentaires
Conseils : | Vous devez également définir la valeur du paramètre de NOMBRE_COUPES (NUMBER_CUTS) sur une valeur supérieure à 1 lors de l'ébavurage des arêtes aiguës pour obtenir un chanfrein ou une forme arrondie. |
Limites : | Il n'existe aucune limite connue. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
