Interface utilisateur du tournage d'ébauche 4 axes modernisée
Creo+

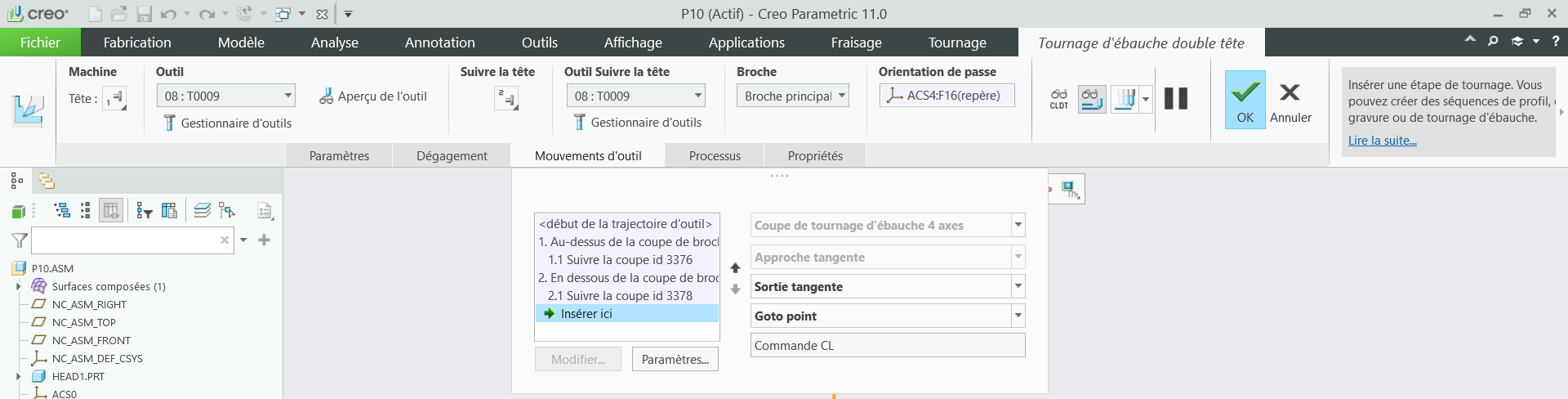

Emplacement dans l'interface utilisateur : en mode Fabrication, cliquez sur > >
Tournage d'ébauche 4 axes (Four Axis Area Turning).
Tournage d'ébauche 4 axes (Four Axis Area Turning).Vidéos
Description
Auparavant, la commande Tournage d'ébauche 4 axes (Four Axis Area Turning) générait une trajectoire d'outil basée sur l'ancien gestionnaire de menus. L'interface utilisateur de la commande Tournage d'ébauche 4 axes (Four Axis Area Turning) a été modernisée et l'ancienne trajectoire d'outil basée sur le gestionnaire de menus n'est plus applicable à cette commande.
Les paramètres DISTANCE_SECURITE (CLEAR_DIST), SUIVRE_DIR_CONTOUR_TOURNAGE (TURN_FOLLOW_TPROF_DIR) et POINT_SORTIE_UTILISATEUR (USER_OUTPUT_POINT) sont désormais également pris en charge pour les séquences de tournage d'ébauche 4 axes. L'instruction CUTCOM à chaque passe de la séquence est également prise en charge pour le tournage d'ébauche 4 axes.
Avantages
Cette amélioration apporte les avantages suivants :
• Réduit les trajectoires d'outil basées sur le Gestionnaire de menus
• Tire parti des améliorations apportées aux autres trajectoires d'outil
• Fournit une interface utilisateur cohérente avec d'autres trajectoires d'outil dans Creo CN
Informations supplémentaires
Conseils : | Aucun. |
Limites : | Il n'existe aucune limite connue. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Pour la prise en charge de CUTCOM : mfg_areaturn_cutcom_each_slice yes, no* |
