Refroidissement conforme dans l'empreinte de moulage
Creo+
Emplacement dans l'interface utilisateur : en mode Fabrication (Manufacturing), cliquez sur > >
Refroidissement conforme (Conformal Cooling).
Refroidissement conforme (Conformal Cooling).Vidéos
Description
Grâce à cette amélioration, vous pouvez désormais créer des canaux de refroidissement conformes. Contrairement aux canaux de refroidissement conventionnels qui sont droits et percés dans le moule, les canaux de refroidissement conformes suivent de près la forme de la pièce que vous souhaitez mouler. Cela garantit un refroidissement uniforme de la pièce, ce qui se traduit par une meilleure qualité.

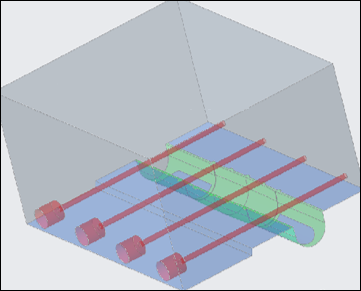

Canaux de refroidissement conventionnels
Canaux de refroidissement conformes
La commande Refroidissement conforme (Conformal Cooling) vous permet de créer les deux types de canaux de refroidissement conformes suivants :
Refroidissement conforme (Conformal Cooling) vous permet de créer les deux types de canaux de refroidissement conformes suivants :•
Projection (Project) : crée un canal de refroidissement en projetant les courbes à une distance de décalage spécifiée par rapport aux surfaces de référence.
Projection (Project) : crée un canal de refroidissement en projetant les courbes à une distance de décalage spécifiée par rapport aux surfaces de référence.•
Spirale (Spiral) : crée un canal de refroidissement en spirale basé sur un pas entre le plan de départ et le plan limite à une distance de décalage spécifiée par rapport aux surfaces de référence.
Spirale (Spiral) : crée un canal de refroidissement en spirale basé sur un pas entre le plan de départ et le plan limite à une distance de décalage spécifiée par rapport aux surfaces de référence.

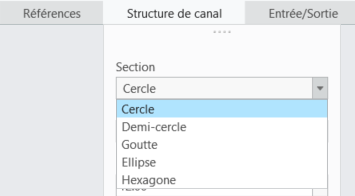

La commande vous permet de créer des canaux de refroidissement avec différents profils de section : Cercle (Circle), Demi-cercle (Half Circle), Goutte (Tear Drop), Ellipse (Ellipse) et Hexagone (Hexagon).
Elle permet également la création automatique d'un lamage avec différentes sections sur les positions d'entrée et de sortie.
Avantages
Cette amélioration apporte les avantages suivants :
• Permet un refroidissement uniforme des moules
• Tire parti de la fabrication additive
• Compatible avec les processus de conception de moules
Informations supplémentaires
Conseils : | Aucun. |
Limites : | Il n'existe aucune limite connue. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
