Nouveau lecteur CL pour les étapes CN synchronisées
Creo+
Emplacement dans l'interface utilisateur :
1. Dans un assemblage de fabrication avec des étapes d'assemblage synchronisées, sélectionnez une opération dans l'arbre du modèle.

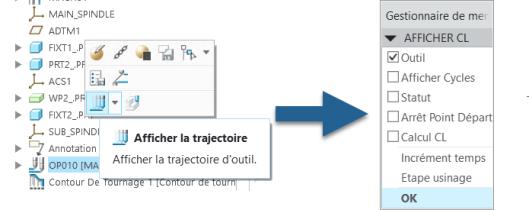

2. Sélectionnez l'option
Afficher la trajectoire (Play Path) dans la mini barre d'outils.
Afficher la trajectoire (Play Path) dans la mini barre d'outils.Vidéos
Description

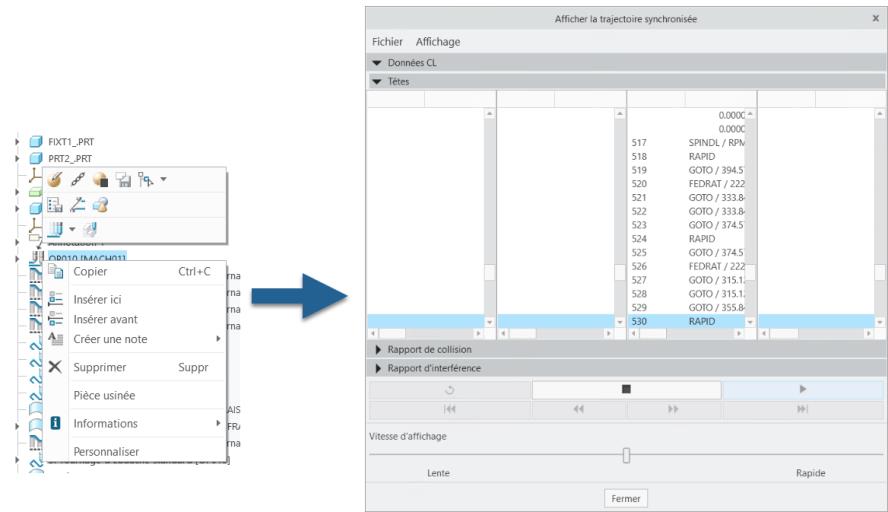

Un nouveau lecteur CL a remplacé l'ancien et limité affichage d'outil basé sur le gestionnaire de menus pour les étapes CN synchronisées. Cette amélioration fournit un lecteur CL moderne doté de fonctionnalités étendues pour un affichage complet des trajectoires d'outil synchronisées sans accéder à l'environnement de simulation de matière. Le lecteur CL fournit une représentation visuelle des trajectoires d'outil synchronisées. Il affiche également les données CL de toutes les têtes pour suivre ligne par ligne l'exécution des trajectoires d'outil synchronisées.
Le nouveau lecteur CL prend en charge les éléments suivants :
• Affichage d'outil solide
• Affichage de la trajectoire d'outil pas à pas
• Contrôles de collision et d'interférence
Creo 9  | Creo 10  |
Avantages
Le nouveau lecteur CL doté des fonctionnalités étendues remplace l'ancienne interface utilisateur basée sur le Gestionnaire de menus.
Informations supplémentaires
Conseils : | Aucun. |
Limites : | Il n'existe aucune limite connue. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Oui. |
Option de configuration associée à cette fonctionnalité : | mfg_new_cl_player_for_sync yes*, no |
