Prise en charge de la taille de fonction minimale dans Conception générative
Creo+
Emplacement dans l'interface utilisateur :

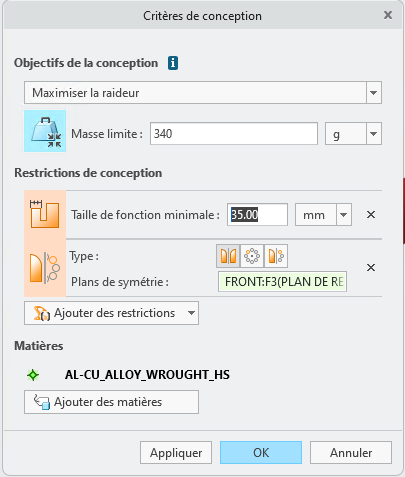

1. Dans l'application Conception générative, cliquez sur Ajouter des critères de conception (Add Design Criteria). La boîte de dialogue Critères de conception (Design Criteria) s'ouvre :
2. Sous Restrictions de conception (Design Constraints), cliquez sur Ajouter des restrictions (Add Constraints).
3. Sous Restrictions géométriques (Geometric Constraints), sélectionnez Taille de fonction minimale (Minimum Feature Size) dans la liste.
Vidéos
Description
Dans la conception générative, vous pouvez désormais définir la taille de fonction minimale souhaitée pour la géométrie résultante qui contrôle l'épaisseur d'optimisation.
La nouvelle restriction géométrique Taille de fonction minimale (Minimum Feature Size) vous permet de définir la taille de fonction minimale pour chaque critère de conception dans les unités de votre choix. La valeur de la taille de fonction minimale doit idéalement être égale au triple de la taille d'élément, sans limite supérieure.
La taille de fonction minimale est répertoriée sous la section Informations supplémentaires (Additional Information) du noeud de critère de conception dans l'arbre génératif.
Auparavant, vous ne pouviez pas contrôler l'épaisseur minimale de la forme optimisée. Cela se traduisait par des situations dans lesquelles des fonctions très fines étaient créées dans le modèle résultant, fonctions qui pouvaient présenter des zones difficiles à fabriquer ou entraîner des zones de faiblesse.
Avantages
Cette amélioration vous permet de définir la taille de fonction minimale pour l'optimisation afin de capturer votre intention de conception. Elle contrôle l'épaisseur de la géométrie résultante et évite les structures à paroi mince dans l'optimisation.
Informations supplémentaires
Conseils : | Aucun. |
Limites : | Il n'existe aucune limite connue. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
