Conformité aux normes de détail dans GD&T Advisor : prise en charge de la rectitude et de la ligne quelconque dans les modèles ISO GPS
Creo+

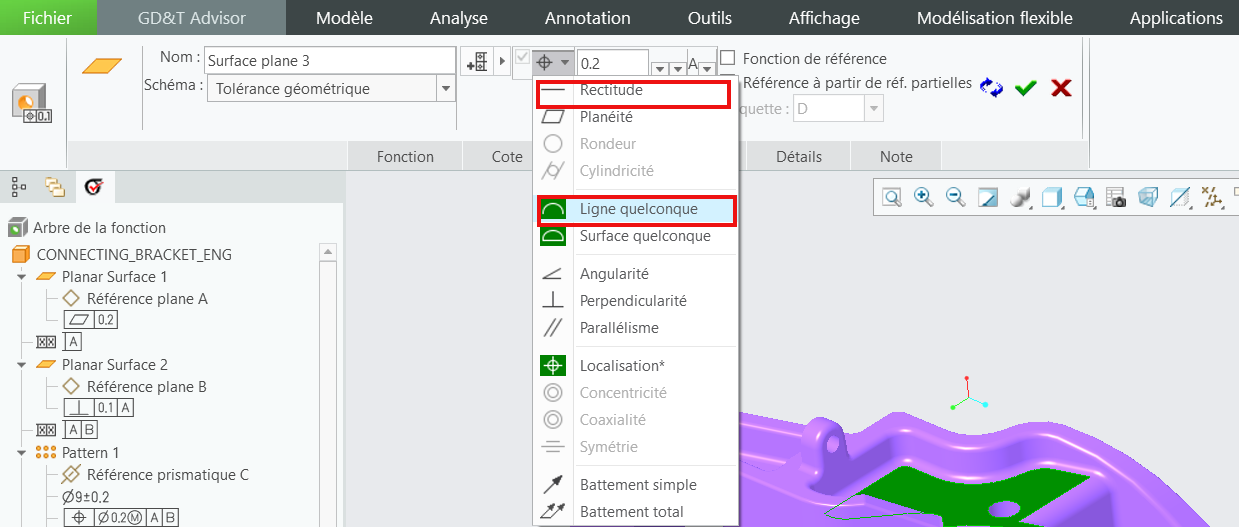

Emplacement dans l'interface utilisateur : lors de la définition d'une tolérance de fonction, les options Rectitude (Straightness) et Ligne quelconque (Line profile) sont répertoriées en tant que caractéristiques géométriques et peuvent être utilisées dans les situations applicables.
Vidéos
Description
Les tolérances géométriques Rectitude (Straightness) et Ligne quelconque (Line profile) peuvent désormais être utilisées pour les modèles ISO GPS dans les situations applicables. Auparavant, GD&T Advisor ne prenaient pas en charge ce type d'indication pour les modèles ISO. A présent, un message vous informe lorsque cette indication nécessite un indicateur de plan d'intersection.
Avantages
Amélioration de la conformité à la norme de détail ISO 1101.
Informations supplémentaires
Conseils : | Aucun. |
Limites : | GD&T Advisor vérifie si l'indicateur requis a été ajouté à une tolérance géométrique. Toutefois, il ne vérifie pas l'exactitude de la syntaxe utilisée dans l'indicateur ou l'applicabilité d'une étiquette de fonction de référence spécifique utilisée par l'indicateur. Cette fonctionnalité s'applique uniquement lorsque la norme de tolérancement est définie sur ISO 1101 :2017. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
