Association de symboles et d'annotations d'état de surface à d'autres annotations en définition basée sur un modèle
Creo+
Vidéos
Description

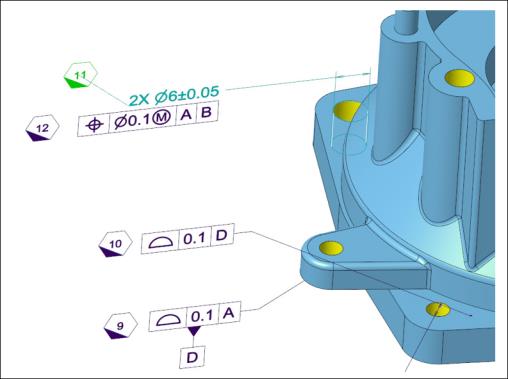

Auparavant, il n'existait aucun moyen simple d'associer des symboles ou des annotations d'état de surface à d'autres annotations en définition basée sur un modèle (MBD), et ce type de placement était manuel, non associatif et non persistant lorsque l'annotation parente était déplacée. Cette amélioration introduit une nouvelle option de placement pour les symboles et les annotations d'état de surface qui vous permet d'associer un symbole ou une annotation d'état de surface à d'autres annotations dans les modèles 3D.
Le nouveau type de placement offre les fonctionnalités suivantes :
• Possibilité d'associer les symboles de placement de décalage et l'état de surface à d'autres annotations en MBD.
• Possibilité pour le symbole ou l'état de surface associé d'hériter du même plan d'annotation que l'annotation parente
• Possibilité de se comporter comme un groupe ou une pile pour les annotations associées (mouvement mutuel, affectations à des états combinés, etc.)
• Possibilité de mettre en surbrillance une annotation parente lorsqu'un symbole ou un état de surface associé est sélectionné, ou inversement
• Possibilité d'associer plusieurs symboles ou états de surface à une annotation parente unique

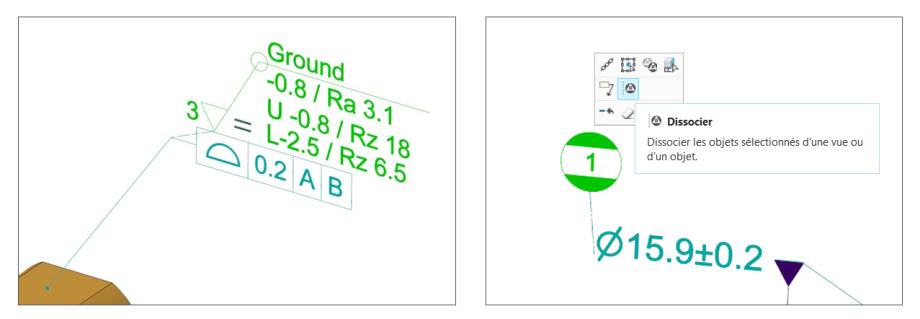

• Possibilité de dissocier un symbole ou un état de surface associé d'une annotation parente
Avantages
Les avantages de cette amélioration sont les suivants :
• Type de placement simple et robuste pour associer des symboles et des états de surface à d'autres annotations en MBD
• Nouveaux processus de définition basée sur un modèle et Entreprise basé sur le modèle pour la planification de l'inspection, le suivi et d'autres cas d'utilisation
• Options de placement supplémentaires pour les annotations d'état de surface qui améliorent la conformité aux normes de dessin détaillé
Informations supplémentaires
Conseils : | Aucun. |
Limites : | L'association d'un symbole ou d'un état de surface n'est pas prise en charge : • pour les annotations de symbole de fonction de référence ; • pour associer un autre symbole ou état de surface à une annotation enfant déjà associée à une annotation parente. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
