Emplacement dans l'interface utilisateur : N/A

Auparavant, la définition d'une fonction de répétition dans GD&T Advisor était limitée aux fonctions cylindriques créées dans une répétition Creo unique. Cette contrainte rendait difficile l'application d'annotations basées sur des répétitions à des cylindres de même taille modélisés indépendamment.

A présent, GD&T Advisor prend en charge la définition de fonctions de répétition à l'aide de sélections de surfaces d'intention. Lorsque votre conception inclut des fonctions cylindriques de même taille qui ne font pas partie d'une répétition Creo unique, vous pouvez collecter leurs surfaces à l'aide de références d'intention telles que des fonctions de référence et les évaluer collectivement en tant que fonction de répétition dans GD&T Advisor.

Cette amélioration simplifie le processus de création d'annotations et améliore la flexibilité lorsque vous travaillez avec une géométrie répétée qui n'a pas été répétée à l'origine.

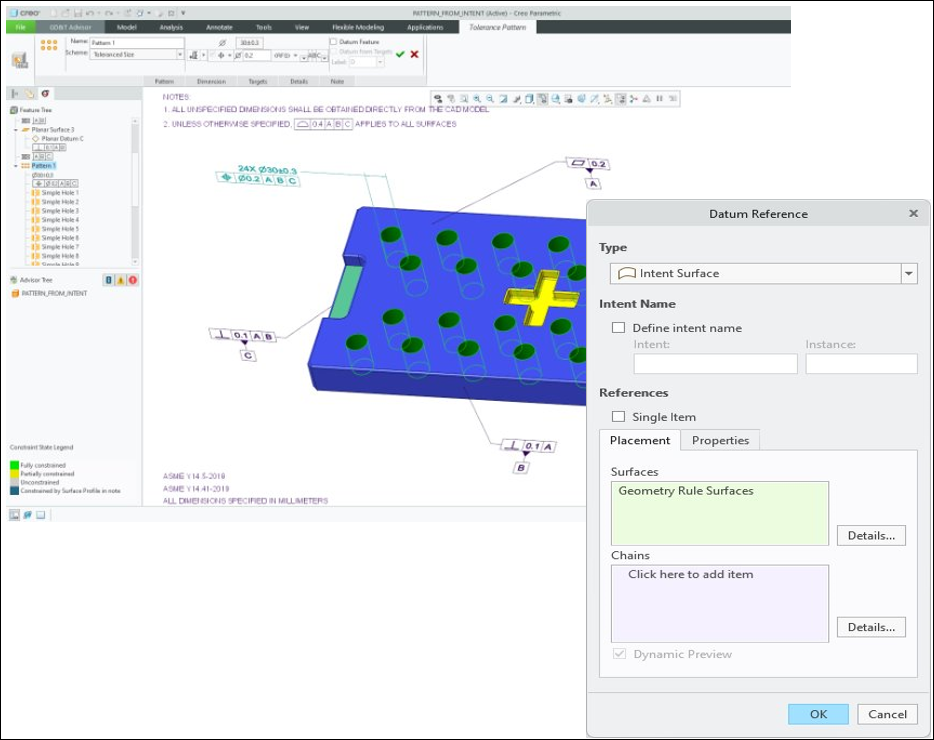

L'illustration suivante montre comment GD&T Advisor permet la définition de fonctions de répétition à l'aide de sélections de surfaces d'intention pour des géométries cylindriques de même taille.

Vous pouvez désormais définir des fonctions de répétition GD&T Advisor pour des géométries cylindriques de même taille, même lorsque les fonctions n'ont pas été créées à l'aide d'une répétition Creo unique. Cette amélioration prend en charge un plus large éventail de scénarios de modélisation, notamment :
