Interface utilisateur de propagation d'annotations simplifiée pour les fonctions de partage de données
Creo+

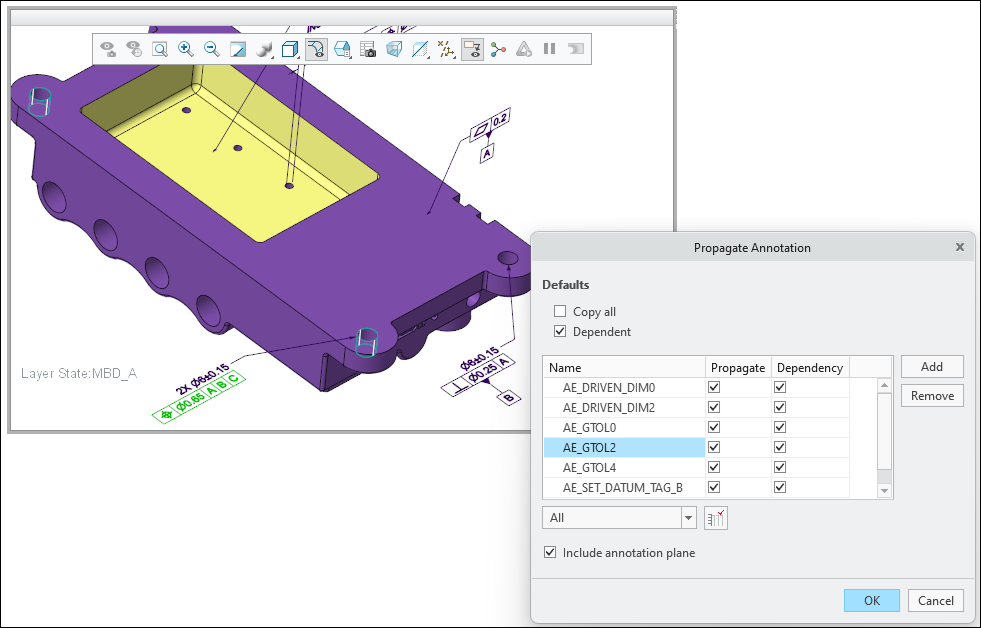

Emplacement dans l'interface utilisateur : les fonctions de partage de données telles que Fusionner (Merge), Copie de géométrie (Copy Geometry) et Enveloppe simplifiée (Shrinkwrap) sont désormais disponibles dans l'interface utilisateur Propager l'annotation (Propagate Annotation).
Vidéos
Description
La propagation d'annotations a été améliorée afin d'offrir une meilleure prise en charge des membres d'annotations groupées qui font partie d'une relation parent-enfant. Auparavant, seule l'annotation parent (telle qu'une ligne de repère de pile) était répertoriée, ce qui rendait difficile la gestion de la propagation et des dépendances pour toutes les annotations associées. Grâce à cette amélioration, les membres d'annotations sont désormais répertoriés individuellement, ce qui permet un contrôle individuel de leurs états de propagation et de dépendance lors de l'utilisation des fonctions de partage de données.
Cette amélioration s'applique à tous les groupes d'annotations parents-enfants, y compris :
• les annotations empilées ;
• les symboles ou les annotations d'état de surface associés à d'autres annotations ;
• les éléments d'annotation de référence de positionnement associés à un symbole de fonction de référence parent.
Voici quelques améliorations supplémentaires :
• Lorsqu'une annotation de groupe est ajoutée, tous les membres associés sont automatiquement inclus. L'enlèvement d'un membre de la liste enlève l'intégralité du groupe, ce qui permet de préserver la cohérence.
• Le fait de pointer sur une annotation dans l'interface utilisateur de propagation met désormais en surbrillance l'annotation correspondante dans la fenêtre graphique, ce qui accélère et simplifie l'identification de l'élément référencé.
• Les options de menu contextuel de gestion de la propagation et des dépendances sont désormais intégralement prises en charge pour tous les membres du groupe.
Avantages
Fournit un moyen amélioré et efficace de contrôler les états de propagation et de dépendance des annotations individuelles appartenant à un groupe d'annotations, lorsque vous utilisez des fonctions de partage de données.
Informations supplémentaires
Conseils : | Aucun. |
Limites : | Actuellement, seules les annotations appartenant à des fonctions d'annotation peuvent être propagées via les fonctions de partage de données. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
