Emplacement dans l'interface utilisateur : ruban GD&T Advisor.

La tolérance de profil générale avec des informations sémantiques est désormais disponible dans Creo.

Auparavant, la tolérance de profil générale était représentée sous la forme d'une simple note, et aucune de ses propriétés n'était reflétée par ses paramètres.

La tolérance de profil générale créée avec GD&T Advisor est désormais représentée sous la forme d'un type d'annotation de tolérance géométrique, ce qui signifie que toutes les propriétés de l'annotation sont également appliquées à ses paramètres.

Auparavant, toutes les surfaces du modèle associées au profil général pouvaient être colorées. Toutefois, les surfaces réelles du modèle n'étaient pas ajoutées en tant que références sémantiques à l'annotation.

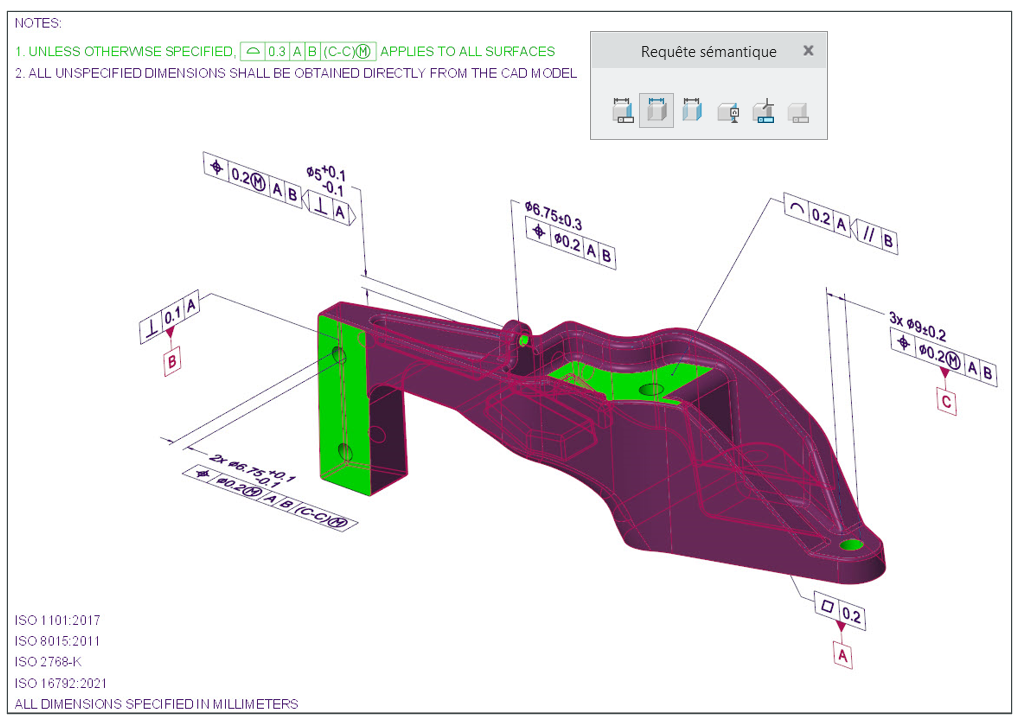

En outre, la tolérance de profil générale est désormais associée aux surfaces appropriées du modèle. En conséquence, toutes les surfaces du modèle qui ne sont pas spécifiées avec d'autres annotations GD&T seront ajoutées à la tolérance de profil générale sous forme de références sémantiques.

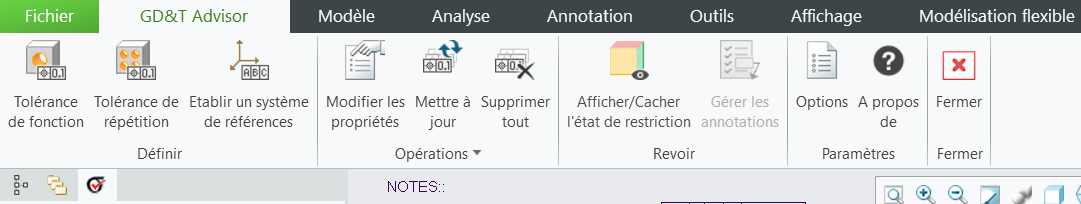

Les références sémantiques qui sont associées à une tolérance de profil générale sont automatiquement mises à jour à chaque modification du modèle. Toutefois, vous pouvez également mettre à jour manuellement les références sémantiques de la tolérance de profil générale à l'aide de la nouvelle commande Mettre à jour les références du profil général (Update General Profile references) dans le ruban GD&T Advisor.

Grâce à cette amélioration, la tolérance de profil générale contient désormais toutes les références sémantiques pertinentes du modèle. Cela permet de transmettre l'état réel de définition basée sur un modèle (MBD) du modèle pour une utilisation en aval.
