Conformité aux normes de détail dans GD&T Advisor : contrôle du modificateur de forme de la zone de tolérance
Creo+
Emplacement dans l'interface utilisateur : contrôle du modificateur de forme de la zone à partir de l'onglet Détails (Details) sous Tolérance de fonction (Tolerance Feature).
Vidéos
Description

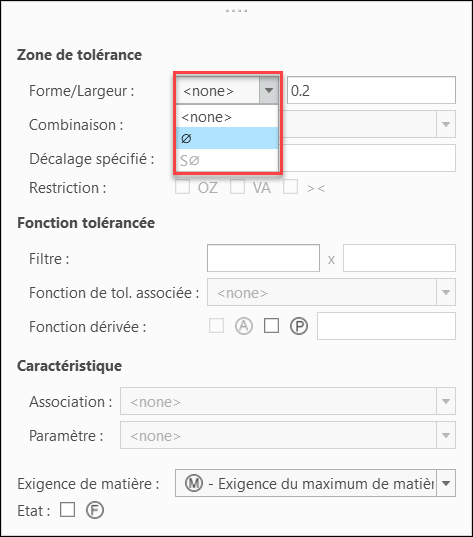

Auparavant, vous n'aviez aucun contrôle sur le modificateur de forme de la zone de tolérance pour les trous et les sphères dans les modèles ISO GPS. Désormais, vous pouvez contrôler le modificateur de forme de la zone de tolérance pour les trous et les sphères dans les modèles ISO GPS à l'aide des options SØ, Ø ou <none>.
 | Lorsque le modificateur de forme est défini sur <none>, un message vous avertit que vous devez ajouter un indicateur de plan d'orientation pour terminer la définition. |
Avantages
Amélioration de la conformité à la norme de détail ISO 1101.
Informations supplémentaires
Conseils : | Aucun. |
Limites : | GD&T Advisor vérifie si l'indicateur requis a été ajouté à une tolérance géométrique. Toutefois, elle ne vérifie pas l'exactitude de la syntaxe utilisée dans l'indicateur ni l'applicabilité d'une étiquette de fonction de référence spécifique utilisée par l'indicateur. Cette fonctionnalité s'applique uniquement lorsque la norme de tolérancement est définie sur ISO 1101 :2017. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
