Amélioration d'EZ Tolerance Analysis : prise en charge des tolérances de profil décentré
Creo+
Emplacement dans l'interface utilisateur :
Vidéos
Description
EZ Tolerance Analysis prend désormais en charge les tolérances de profil décentré pour les modèles GPS ASME/ISO. Les types de tolérances géométriques suivants prennent en charge ces spécifications :
• profil d'une surface.
• Ligne quelconque

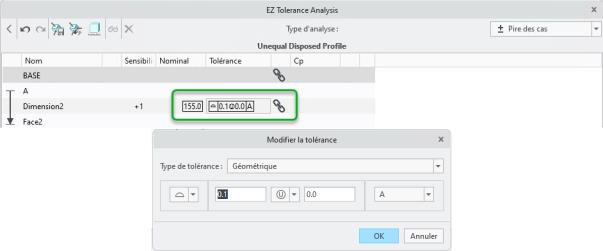

Des profils décentrés peuvent être définis pour des fonctions directement depuis l'interface utilisateur de la chaîne dans EZ Tolerance Analysis, ou ils peuvent être validés en tant qu'annotations liées à partir d'une tolérance géométrique existante avec des références sémantiques définies. Les valeurs utilisées par le profil décentré sont utilisées dans les calculs d'analyse de chaîne et sont affichées dans les résultats.
Les tolérances de profil décentré sont représentées différemment dans ASME/ISO, de même que la syntaxe appropriée. Avec la norme ASME, cette spécification est représentée par le symbole Ⓤ, tandis qu'avec la norme ISO, cette spécification est appelée "décalage de zone de tolérance spécifiée" et est représentée par les lettres UZ.
La table ci-dessous explique comment cette spécification est utilisée dans des cas ASME/ISO avec des exemples.
Dans cet exemple ASME, la zone de profil a été décalée, de sorte que 0.1 se trouve à l'extérieur de la matière et que 0.2 se trouve à l'intérieur de la surface.  | Dans cet exemple ISO, le centre de la zone de profil a été décalé pour se situer à 0.15 à l'extérieur de la matière de la surface.  |
Avantages
Grâce à cette amélioration, les modèles présentant des profils décentrés peuvent désormais être validés pour une analyse de chaîne 1D, et leur conformité aux normes de détail ASME/ISO a été améliorée.
Informations supplémentaires
Conseils : | Aucun. |
Limites : | Il n'existe aucune limite connue. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
