Prise en charge des multicorps par ModelCHECK en mode Tôlerie
Creo+
Emplacement dans l'interface utilisateur : cliquez sur > > .
Vidéos
Description
Dans Creo+, les fonctionnalités de ModelCHECK sont améliorées pour permettre la prise en charge complète des multicorps pour les corps de tôlerie.
Les améliorations apportées à ModelCHECK sont les suivantes :

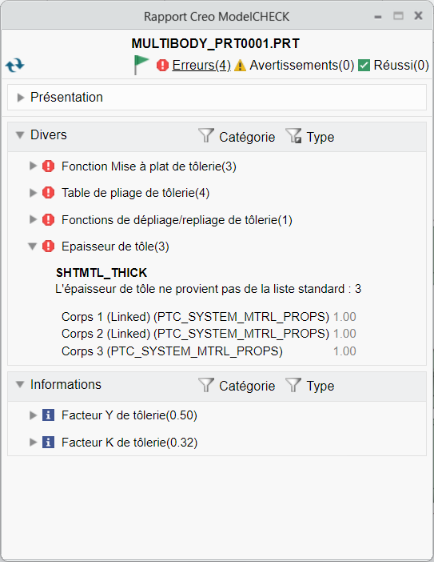

• Inclut des vérifications d'épaisseur pour plusieurs matériaux.

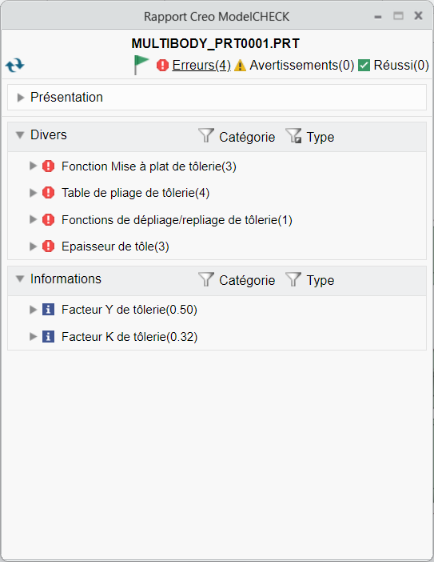

• Rapporte les facteurs Y et K pour chaque corps de tôlerie.
• Nouveaux contrôles créés pour l'utilisation des multicorps de tôlerie :

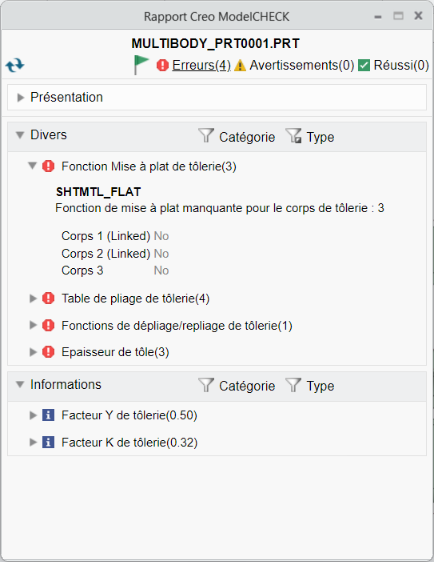

◦ Recherche l'existence de mises à plat dans les pièces uniques et multicorps.

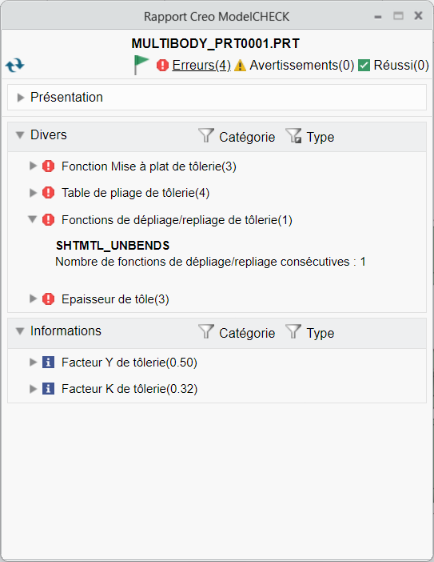

◦ Recherche les fonctions de dépliage et de repliage consécutives dans les pièces de tôlerie.

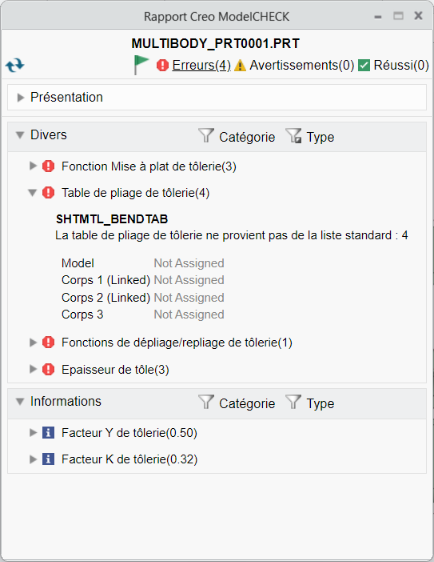

◦ Cocher pour spécifier les corps qui sont associés à leurs tables de pliage.
◦ Cocher pour spécifier le nombre de fonctions du modèle à l'aide de la table de pliage de tôlerie.
Avantages

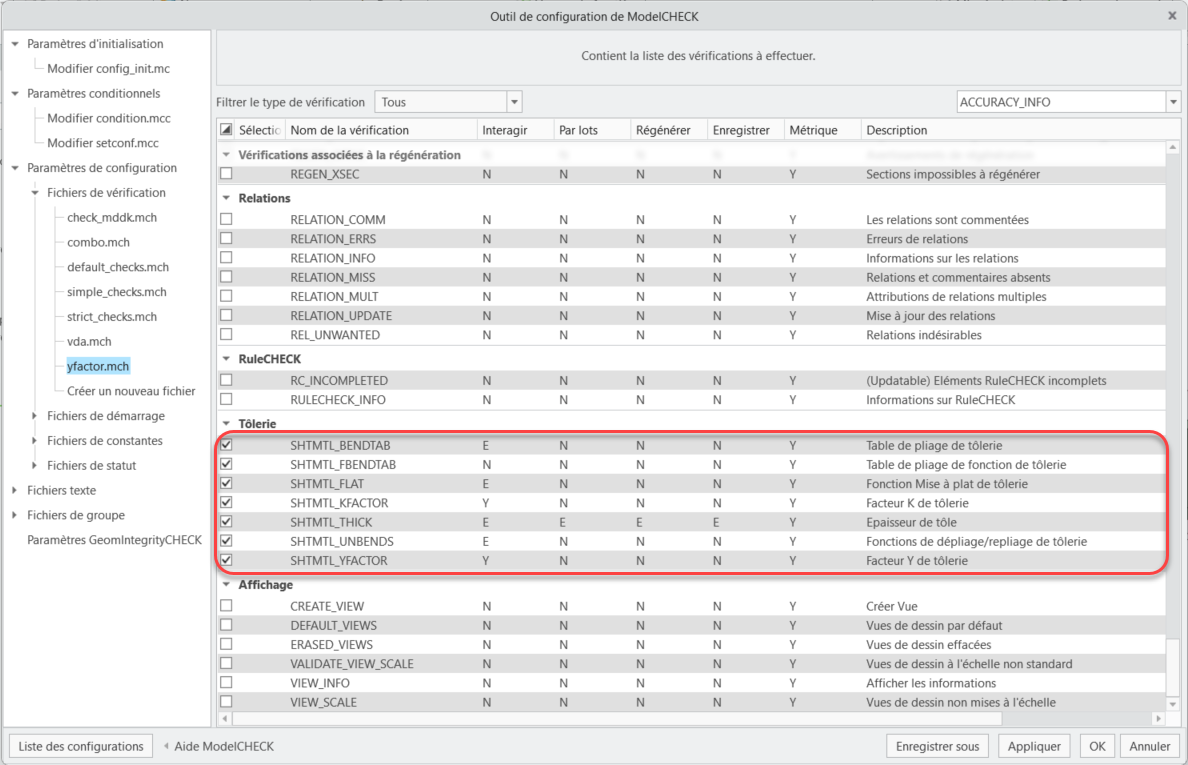

ModelCHECK peut désormais être configuré pour couvrir entièrement les conceptions multicorps de tôlerie.
Informations supplémentaires
Conseils : | Aucun. |
Limites : | Il n'existe aucune limite connue. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
