Exportation PDF 3D de base
Creo+
Emplacement dans l'interface utilisateur : cliquez sur Fichier (File) > Enregistrer sous (Save As) > Type de fichier (File Type) > PDF 3D (3D PDF).
Vidéos
Visionnez notre vidéo sur Learning Connector.
Description
 Creo+ inclut désormais une amélioration des fonctionnalités d'exportation PDF 3D. Cette version vous offre une option d'exportation supplémentaire, PDF 3D (pdf) (3D PDF (pdf)).

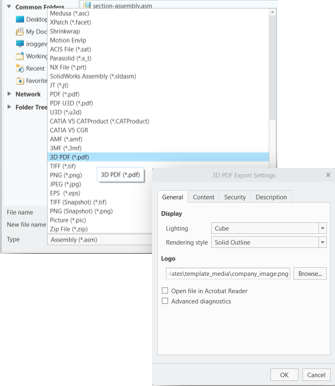

Le menu Type (Type), qui sélectionne le type de fichier PDF 3D, ainsi que la boîte de dialogue Paramètres d'exportation PDF 3D. L'onglet Général (General) est sélectionné avec les options Affichage (Display) et Logo (Logo).
Le PDF 3D exporté inclut votre modèle, les états combinés et les informations de fabrication des produits (PMI) de niveau assemblage. Lors de l'exportation, le système associe automatiquement votre modèle au gabarit PDF 3D de la pièce ou de l'assemblage. Ces gabarits comportent les éléments suivants :
• Une fenêtre de visualisation 3D dans laquelle vous pouvez effectuer une rotation, un panoramique ou un zoom, et explorer votre modèle via le document PDF. Sont incluses les informations de fabrication des produits (PMI) associées à cet état combiné. Vous pouvez également sélectionner plusieurs Styles de vue (View Styles) : Illustré (Illustrated), Uni (Solid), Transparent (Transparent) et Uni avec arêtes (Solid with Edges).
• Une liste des pièces affichées avec mise en surbrillance croisée dans la fenêtre de visualisation 3D.
• Des miniatures pour parcourir rapidement et sélectionner rapidement l'état combiné que l'utilisateur du PDF 3D souhaite interroger.
• Informations sur le modèle, telles que le nom de l'auteur, le nom du fichier et la date.
• Modification dynamique du nom de l'approbateur ou du validateur et des zones de signature. Celles-ci peuvent être modifiées et enregistrées par l'utilisateur de la zone dynamique du PDF 3D. Les notes peuvent également être modifiées et enregistrées par un utilisateur en aval du PDF 3D.
• Option de personnalisation pour inclure le logo de votre société.
Exportation d'une pièce au format PDF 3D

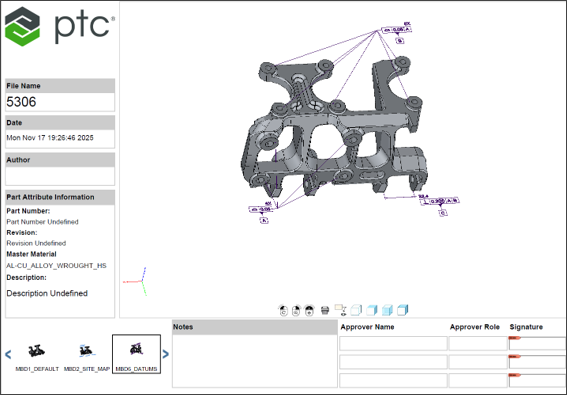

Modèle 3D d'une pièce mécanique comportant des cotes et points de référence annotés, affiché dans un modèle PDF avec des informations sur les attributs de la pièce, section Notes (Notes) et champs d'approbation.
Exportation d'un assemblage au format PDF 3D

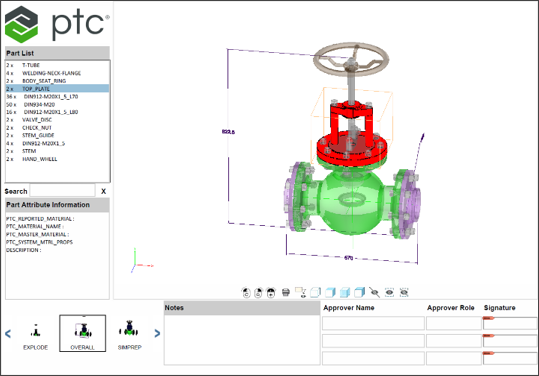

Modèle 3D d'un assemblage de vannes avec des pièces en surbrillance, une liste de pièces, des informations d'attribut et des commandes de vue interactives. Inclut le logo de la société et des sections pour les notes, le nom de l'approbateur, le rôle de l'approbateur et la signature.
Avantages
Cette amélioration vous permet de partager des informations 3D avec les utilisateurs en aval qui disposent peut-être seulement d'un lecteur de PDF pour afficher les données MBD.
Informations supplémentaires
Conseils :
Aucun.
Limites :
Certaines fonctionnalités de ne sont actuellement pas prises en charge par les PDF 3D. Ceci inclut :
• Notes à plat sur l'écran
• Tables sur plans d'annotation
• Notes de trou
• Annotations de niveau pièce dans un assemblage
• Composants intégrés et inséparables
• Fonctions de modélisation flexible
• Aspect texturé
Cette modification remplace-t-elle une fonctionnalité existante ?
Non.
Option de configuration associée à cette fonctionnalité :
Aucun.
