Emplacement dans l'interface utilisateur : cliquez sur Modèle (Model) > Projection (Project).

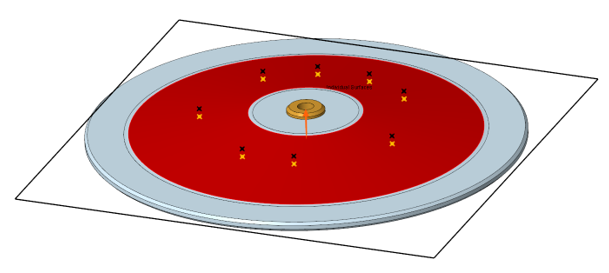

Dans Creo 11.0, la fonction Projection (Project) est améliorée pour projeter les points esquissés, ce qui vous permet de projeter plusieurs points en une seule opération. Auparavant, un seul point pouvait être projeté sur un objet cible géométrique en une seule opération.

Lorsque l'option Esquisse (Sketch) est sélectionnée, la nouvelle case Projeter les points (Project points) est disponible. Elle vous permet de projeter les points contenus dans l'esquisse sur la cible sélectionnée, en plus des courbes esquissées présentes dans l'esquisse. Comme les courbes de construction, les points de construction sont ignorés et non projetés. Les points de fonction résultants peuvent être utilisés comme références de position dans une fonction de soudure par points ou dans une répétition basée sur des points où l'option A partir d'une fonction (From Feature) prend en charge le référencement de la fonction Projection (Project) contenant les points projetés.

Dans l'environnement de tôlerie, l'option Suivre la surface (Follow surface) est améliorée et s'applique à tous les points d'esquisse projetés.

Définition plus rapide et plus flexible de plusieurs références de points projetées en tant qu'entrée de fonctions répétitives.
