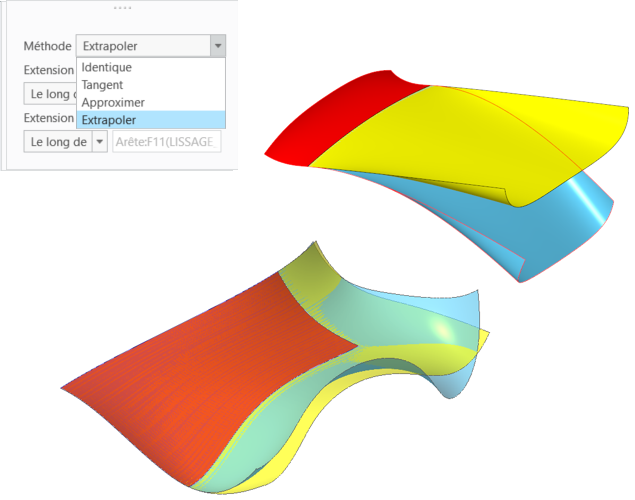

Dans  11.0, la fonction Etendre (Extend) propose une nouvelle option Méthode (Method) appelée Extrapoler (Extrapolate).

Avec cette méthode, chaque surface est remplacée par une nouvelle surface extrapolée qui coïncide avec la surface originale dans son domaine d'origine. Elle vous permet de générer une extension de surface moins ondulée. La surface extrapolée reçoit un nouvel ID de surface.

La méthode Extrapoler (Extrapolate) peut être utile lorsque la méthode d'extension de surface Identique (Same) produit des résultats indésirables, tels que des inflexions ou des plis, ou qu'elle échoue.

Cet éventail élargi de méthodes d'extension géométrique vous procure davantage de flexibilité dans la création de vos géométries souhaitées, et améliore votre productivité.

Lorsque vous utilisez l'option Extrapoler (Extrapolate), toutes les surfaces, à l'exception des plans, sont extrapolées et deviennent une surface B-spline ou spline. Si la surface d'origine n'est pas de type Spline ou B-spline, la surface extrapolée sera l'approximation la plus proche de la surface d'origine dans son domaine d'origine. Les plans resteront quant à eux des plans. Utilisez la méthode d'extension de surface Identique (Same) pour étendre les autres surfaces analytiques de sorte qu'elles restent analytiques.

Flexibilité accrue pour la création de la géométrie souhaitée
