Amélioration : calcul d'une boîte englobante rapide
Creo+
Emplacement de l'interface utilisateur : cliquez sur > >
Volume d'inclusion (Enclosure Volume).
Volume d'inclusion (Enclosure Volume).Vidéos
Description

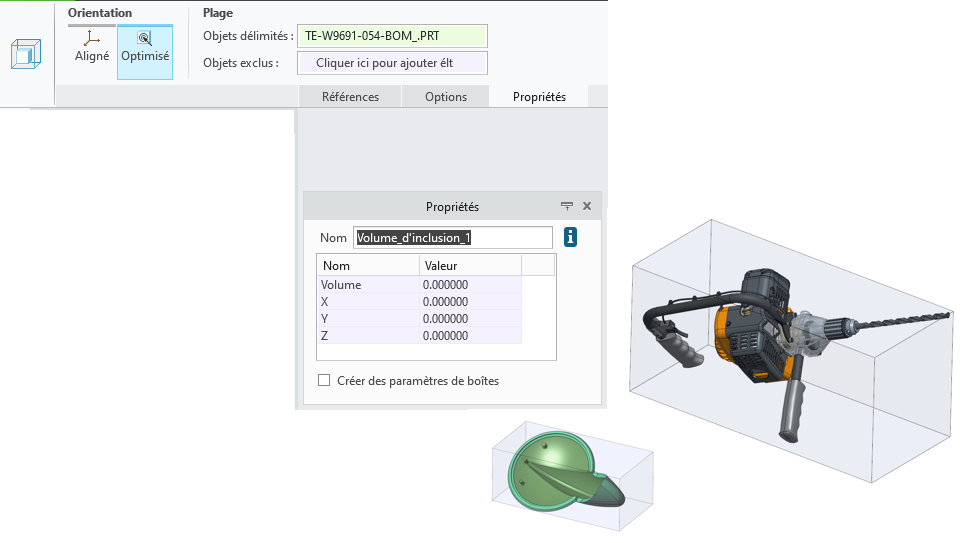

La fonction Volume d'inclusion (Enclosure Volume) a été améliorée afin de permettre le calcul d'une boîte englobante minimale optimisée pour l'orientation.
L'option Optimisé (Optimized) calcule la boîte englobante minimale pouvant contenir la géométrie, quelle que soit l'orientation du modèle. Vous pouvez utiliser l'option Créer des paramètres de boîtes (Create box parameters) pour ajouter des paramètres de fonction pour les cotes et le volume de la boîte englobante, et pour créer un repère affichant l'orientation optimisée.
Il est possible d'exclure des objets de la boîte englobante en les sélectionnant. Vous pouvez également choisir d'exclure toutes les surfaces composées et tous les corps de construction.
La fonction de volume d'inclusion est automatiquement régénérée lorsque la géométrie change en mode Pièce. Dans le cadre de cette régénération, vous pouvez décider ce que vous souhaitez recalculer ou non, à l'aide des options suivantes :
• Mettre à jour l'optimisation et les cotes (Update optimization and dimensions) : recalcule l'orientation optimisée et le volume de boîte.
• Figer l'optimisation (Freeze optimization) : met uniquement à jour le volume de la boîte.
• Figer l'optimisation et les cotes (Freeze optimization and dimensions) : aucune mise à jour n'est effectuée (comportement de la fonction héritée).
Vous pouvez décaler la boîte par rapport à la géométrie d'une distance uniforme sur tous les côtés, ou vous pouvez spécifier un décalage unique pour chacun des six côtés de la boîte.
Les fonctions Volume d'inclusion (Enclosure Volume) et Volume interne (Internal Volume) sont disponibles dans la modélisation de base et ne nécessitent plus de licence supplémentaire.
Les fonctions de volume d'inclusion héritées sont mises à jour lorsque vous utilisez Modifier la définition (Edit Definition).
Avantages
• Mise à jour paramétrique du volume d'inclusion en mode Pièce (Part)
• Création simple et intuitive d'une boîte englobante pour différents cas d'utilisation tels que l'optimisation du conditionnement
Informations supplémentaires
Conseils : | Aucun. |
Limites : | • Dans l'assemblage ◦ Dans les assemblages, les options de régénération de recalcul automatique de l'orientation et des cotes du volume d'inclusion ne sont pas prises en charge. Toutefois, le recalcul et la mise à jour automatiques sont effectués lorsque vous cliquez sur Modifier la définition (Edit Definition). ◦ Toutes les occurrences d'un composant ajouté au collecteur Objets exclus (Excluded objects) seront exclues automatiquement. ◦ Les composants/objets de niveau supérieur ne doivent pas être référencés par une fonction Volume d'inclusion (Enclosure Volume) de niveau inférieur (références externes). Sélectionner des références sans respecter les consignes ci-dessus peut entraîner des résultats imprévisibles, tels qu'une orientation ou des cotes erronées pour la boîte. • Il existe des situations qui ne déclenchent pas la régénération, dans lesquelles une mise à jour manuelle à l'aide du processus Modifier la définition (Edit Definition) est requise pour mettre à jour la fonction Volume d'inclusion (Enclosure Volume). ◦ Exemple : conversion du statut Construction (Construction) d'un corps • Les fonctions  ThingMark (ThingMark) et  Cible spatiale (Spatial Target) pour la réalité augmentée sont considérées comme faisant partie de la géométrie du modèle. Elles ne peuvent pas être sélectionnées individuellement en tant qu'objets exclus. Les fonctions Cible spatiale (Spatial Target) ne peuvent être exclues qu'en cochant la case Exclure les surfaces composées (Exclude quilts). |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
