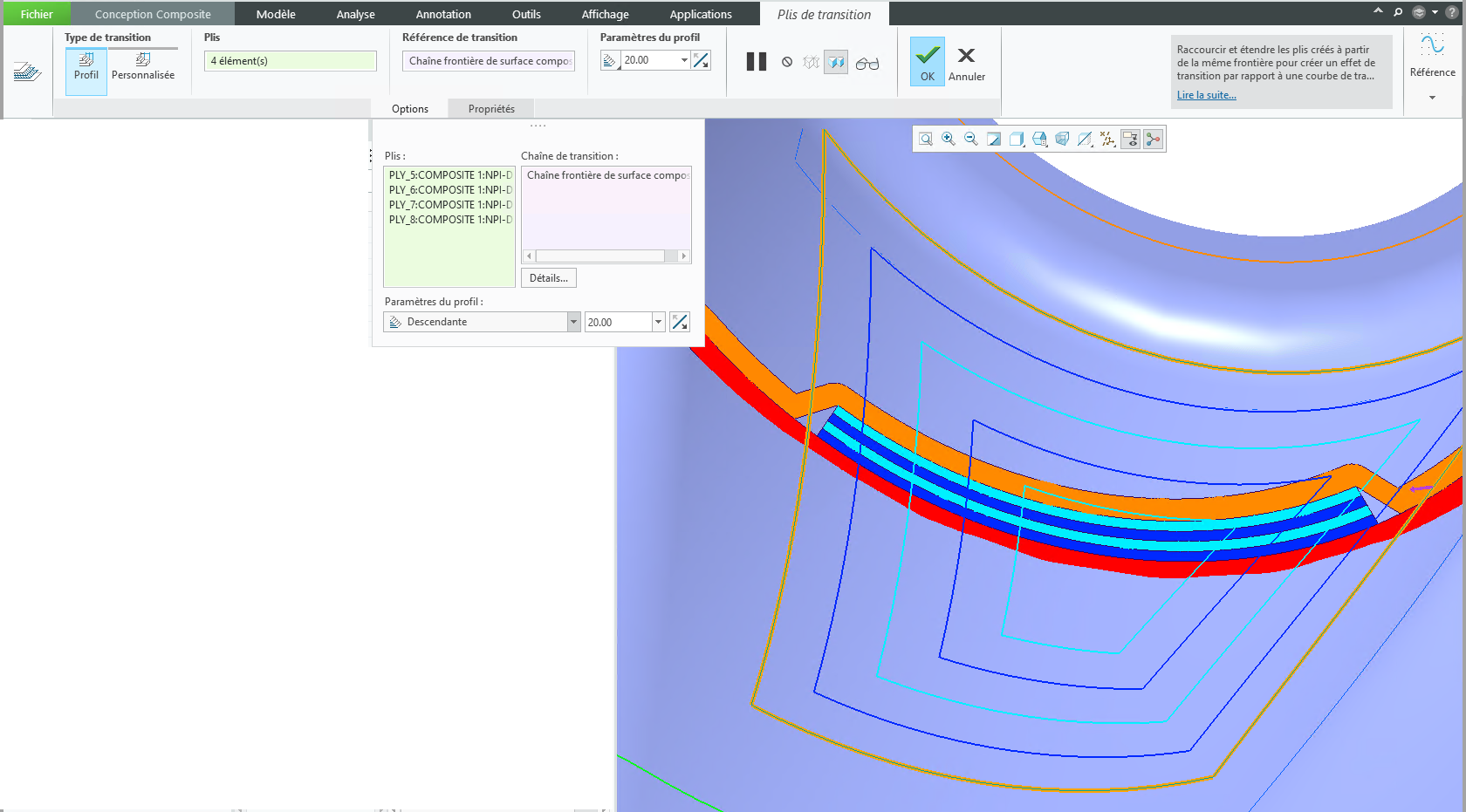

Emplacement dans l'interface utilisateur : dans Conception Composite (Composite Design), cliquez sur Plis (Plies) > Plis de transition (Transition Plies).

Vous pouvez désormais utiliser la nouvelle commande Plis de transition (Transition Plies) pour raccourcir ou étendre un ou plusieurs plis.

Pour créer un effet de transition pour plusieurs plis, les plis doivent avoir une frontière au moins partiellement commune depuis laquelle vous pouvez sélectionner la chaîne de transition et spécifier la valeur de décalage. Les contours des plis sélectionnés sont alors ajustés.

Vous pouvez créer une transition de contour en définissant une valeur de décalage constante ou créer une transition personnalisée en définissant des valeurs de transition variables.

Vous pouvez créer plusieurs fonctions pli de transition dans une fonction Composite (Composite).

Cette amélioration est utile lorsque vous modifiez les contours de pli existants pour obtenir un changement progressif de l'épaisseur d'un stratifié, ou lorsque vous modifiez le contour d'un pli unique d'une valeur de décalage des arêtes de transition sélectionnées.

Elle vous permet de modifier les contours des plis sans redéfinir les plis manuels et de créer localement un ajustement progressif de l'épaisseur du stratifié.
