Epissage des plis
Creo+
Emplacement dans l'interface utilisateur : dans Conception Composite (Composite Design), cliquez sur > .
Vidéos
Description

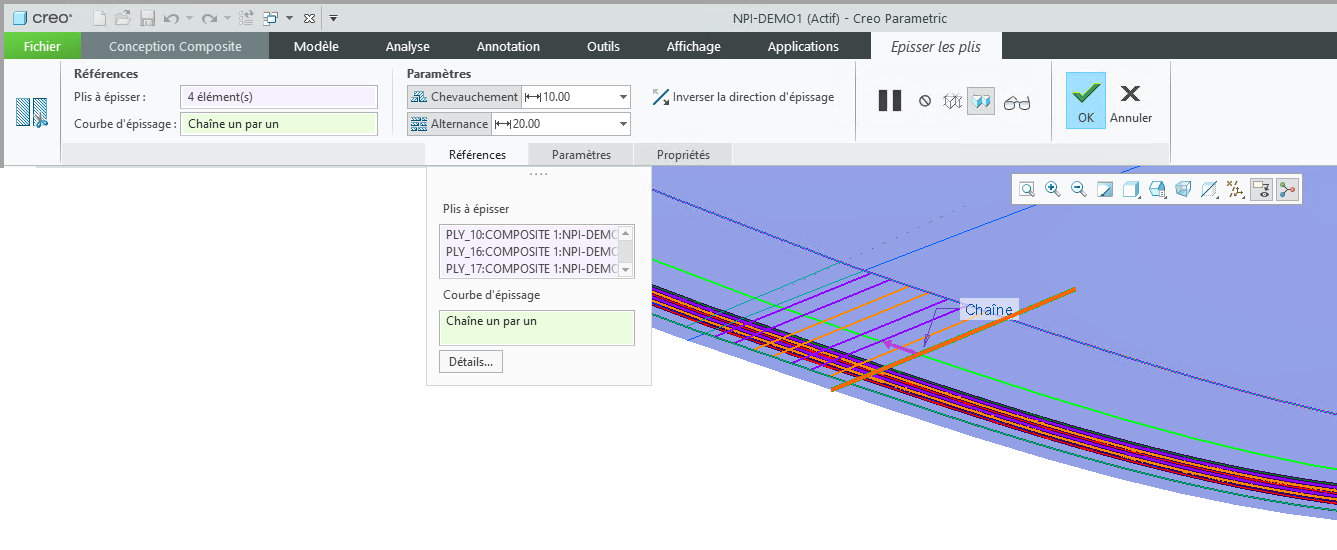

Vous pouvez maintenant utiliser la nouvelle commande Episser les plis (Splice Plies) pour diviser un pli existant en deux nouveaux morceaux de pli à l'aide d'une courbe ou d'une arête sur la surface d'empilage. Vous pouvez épisser un pli avec une liaison bout à bout ou une liaison en chevauchement. Vous pouvez également décaler la position de l'épissage lorsque plusieurs plis sont sélectionnés.
La courbe d'épissage définit la trajectoire d'épissage ou de crantage. La courbe d'épissage peut être une chaîne ouverte ou fermée. Elle doit former une boucle fermée avec elle-même ou avec la frontière du pli. Les exemples suivants illustrent les différentes façons de sélectionner une courbe d'épissage pour épisser et cranter des plis.
Avantages
Cette amélioration est utile pour diviser un très grand pli en petits morceaux, afin que la taille de la mise à plat de ces morceaux ne dépasse pas la largeur du roulement de matière. Vous pouvez également utiliser l'épissage pour cranter une section d'un pli afin que les problèmes de drapage, tels que le froissement, soient éliminés.
Cette amélioration vous permet de définir un grand pli conceptuel et de l'épisser ultérieurement en fonction des besoins de fabrication, sans avoir à redéfinir le pli conçu.
Informations supplémentaires
Conseils : | Aucun. |
Limites : | Il n'existe aucune limite connue. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
