Propriétés massiques basées sur les plis
Creo+
Emplacement dans l'interface utilisateur :
• Dans Conception Composite (Composite Design), cliquez sur > .
• Dans Conception Composite (Composite Design), cliquez sur > > . Dans la boîte de dialogue Propriétés du composite (Composite Properties), cliquez sur changer (change) dans la ligne Propriétés massiques (Mass Properties).
• Dans Conception Composite (Composite Design), cliquez sur > .
Vidéos
Description
Vous pouvez désormais calculer les propriétés massiques d'une conception composite en fonction de l'empilage du stratifié, des propriétés de la matière, des frontières des plis et des âmes, et de la séquence d'empilage définis.
Vous pouvez calculer les propriétés massiques d'un composite de deux manières :
• Le calcul des propriétés massiques basé sur la surface d'empilage fournit une analyse simple et rapide.

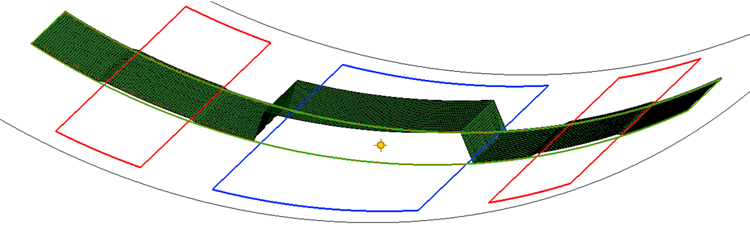

• Le calcul des propriétés massiques basé sur les plis sous-jacents suit la même approche que dans la simulation du drapage. Cette méthode prend en compte les formes des plis et des âmes sous-jacents, ainsi que les chevauchements pour chaque étape de la séquence. Cette méthode prend plus de temps, mais est plus précise.
Pour calculer les propriétés massiques d'un pli individuel, cliquez avec le bouton droit sur le pli dans l'arbre des stratifiés, puis sélectionnez Paramètres de propriétés massiques (Mass Properties Settings).

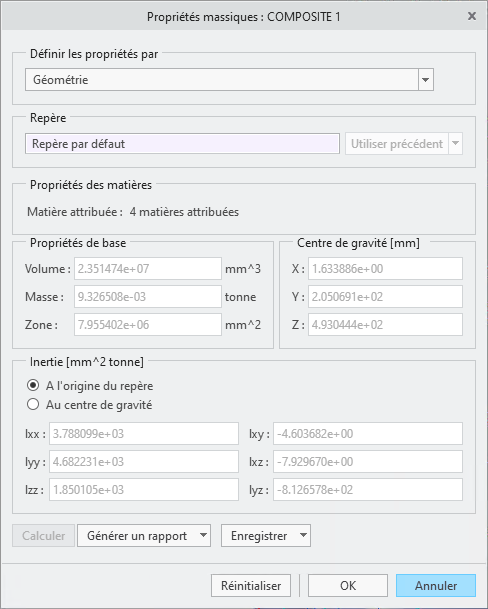

Pour calculer les propriétés massiques du stratifié entier, cliquez sur > > . Dans la boîte de dialogue Propriétés du composite (Composite Properties), cliquez sur changer (change) dans la ligne Propriétés massiques (Mass Properties).
Au niveau de la pièce, la fonction composite crée un corps dédié pour le résultat composite, et les propriétés massiques basées sur les plis de l'empilage spécifique sont attribuées à ce corps. Cette valeur est indépendante de toute solidification du stratifié basée sur les plis.

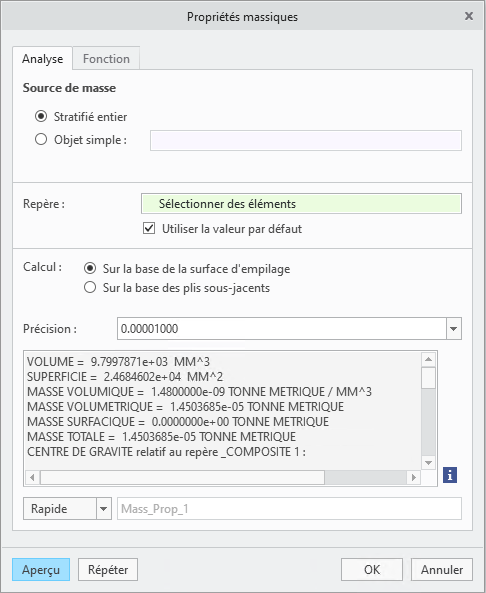

Vous pouvez également créer une analyse des propriétés massiques d'un seul objet stratifié ou d'un stratifié entier à partir de l'onglet Analyse (Analysis). Pour le calcul, vous pouvez choisir d'exécuter l'analyse en fonction de la définition de la surface d'empilage (l'analyse ignore alors le contexte), ou en fonction des plis sous-jacents (l'analyse est alors plus précise).
Avantages
Cette amélioration est utile pour calculer les propriétés massiques d'un pli unique ou de l'empilage du stratifié complet.
Grâce à cette amélioration, vous pouvez obtenir des propriétés massiques basées sur des plis indépendamment de la solidification du stratifié.
Informations supplémentaires
Conseils : | Aucun. |
Limites : | Il n'existe aucune limite connue. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
