Creo+

Emplacement dans l'interface utilisateur :

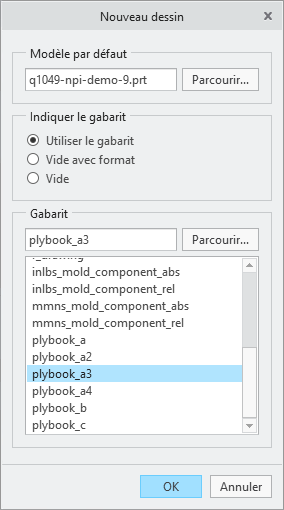

Vous pouvez désormais créer un document ply book pour les modèles comportant une ou plusieurs fonctions composites. Vous pouvez créer un nouveau ply book automatiquement à partir d'un fichier de dessin de gabarit, ce qui permet de représenter chaque pli sur sa propre feuille de dessin dans l'ordre correct de la séquence.

Vous pouvez également insérer un ply book basé sur un gabarit dans un dessin standard existant ou dans un dessin de type ply book. Vous pouvez spécifier la plage de plis pour laquelle les feuilles doivent être ajoutées au ply book.

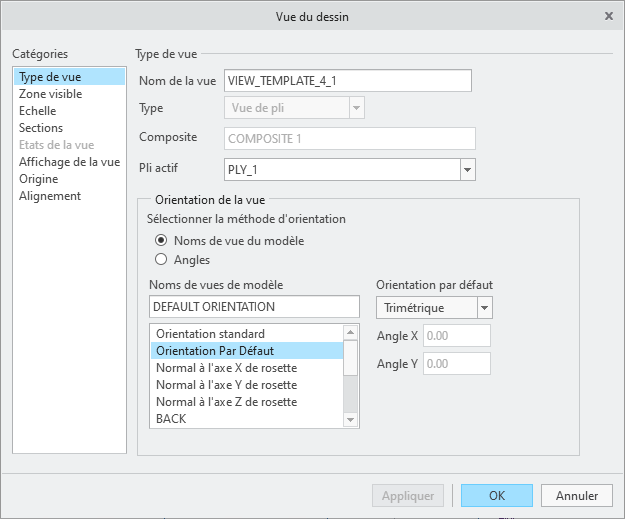

Vous pouvez désormais utiliser les commandes Vue de pli (Ply View) et Vue de pli mis à plat (Flat Ply View) pour créer ces deux nouveaux types de vues dans un dessin contenant une fonction composite comme modèle de dessin actif.

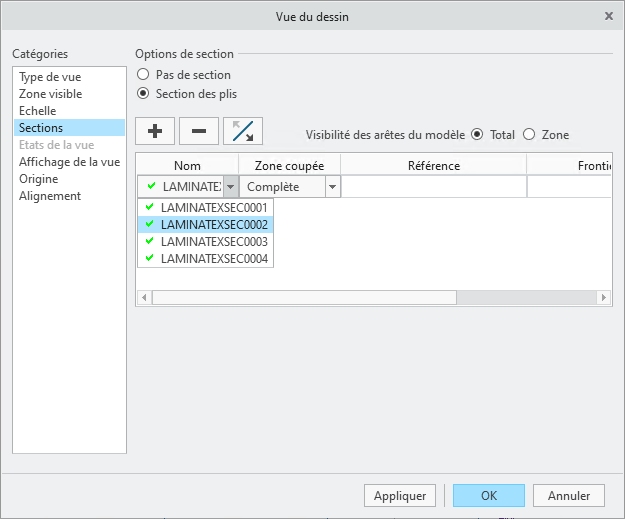

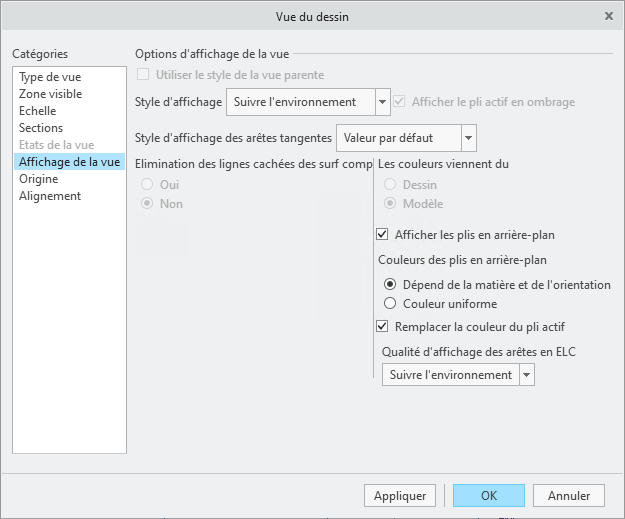

Lorsque vous créez une vue de pli, vous pouvez spécifier différents paramètres supplémentaires pour afficher les plis en arrière-plan, les sections de stratifié et diverses autres options.

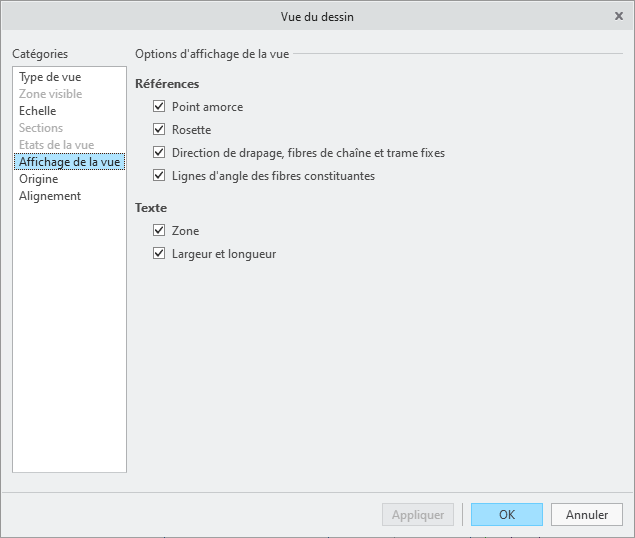

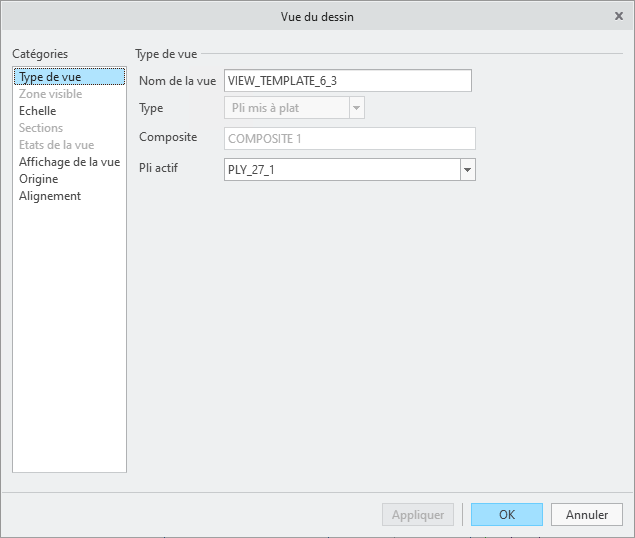

Vous ne pouvez créer des vues de pli mis à plat que lorsque les plis ont des résultats de drapage réussis. Lorsque vous créez une vue de pli mis à plat, vous pouvez afficher de nombreux détails de propriété de pli avec la vue, tels que la rosette, la direction de drapage, la zone du pli et diverses autres options.

Cette amélioration est utile pour créer automatiquement un ply book, documenter le processus de stratification et créer des vues de dessin associées à des plis dans n'importe quel dessin.
