Fusion de plis à partir de zones
Creo+
Emplacement dans l'interface utilisateur : dans l'environnement de conception composite, cliquez sur
Plis à partir de zones (Plies From Zones).
Plis à partir de zones (Plies From Zones).Vidéos
Description
Lorsque vous créez plusieurs plis basés sur une zone à l'aide de l'outil Plis à partir de zones (Plies From Zones), vous pouvez désormais fusionner des plis similaires entre différentes zones.
Vous pouvez effectuer la fusion entre les zones en mettant en correspondance ou en ignorant les lignes de pile comme suit :
• Pour fusionner des plis similaires définis sur la même ligne de pile dans différents jeux, utilisez l'option Faire correspondre la ligne de pile (Match stack row). L'ordre des lignes de pile définit celui dans lequel les plis fusionnés sont créés.

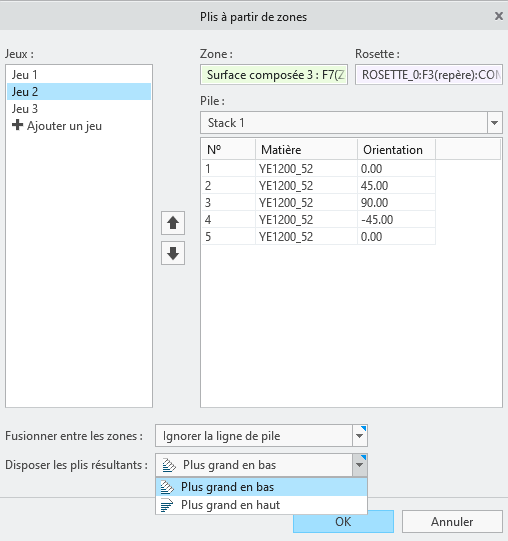

• Pour fusionner des plis similaires définis dans des jeux différents sans prendre en compte la ligne de pile, utilisez l'option Ignorer la ligne de pile (Ignore stack row). Vous pouvez organiser les plis fusionnés en fonction de leur aire en plaçant le plus grand pli en bas ou en haut. La figure suivante montre les options permettant d'organiser les plis fusionnés résultants une fois que vous avez sélectionné l'option Ignorer la ligne de pile (Ignore stack row).
Après avoir créé les plis basés sur la zone à l'aide de l'outil Plis à partir de zones (Plies From Zones), vous pouvez réorganiser l'ordre des plis fusionnés en réordonnant leurs fonctions de plus basés sur la zone correspondantes.
Avantages
Cette amélioration permet d'accroître la productivité et offre davantage de fonctionnalités pour la conception composite descendante en permettant la fusion de plis entre les zones et la création de plis et d'âmes basés sur des zones.
Informations supplémentaires
Conseils : | Aucun. |
Limites : | Il n'existe aucune limite connue. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
