Définition de matière composite
Creo+
Emplacement dans l'interface utilisateur : onglet Composite (Composite) de la boîte de dialogue Définition de matière (Material Definition) de n'importe quelle matière.
Description

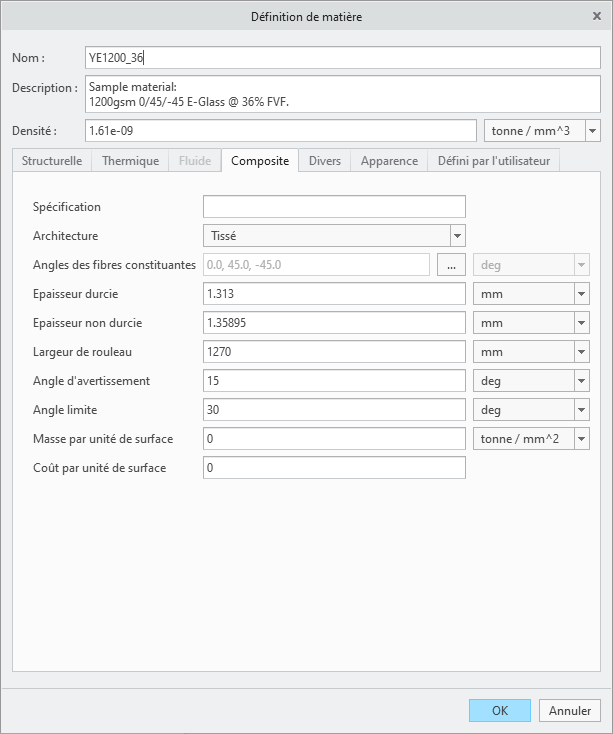

Vous pouvez maintenant utiliser le nouvel onglet Composite (Composite) de la boîte de dialogue Définition de matière (Material Definition) pour spécifier les propriétés du composite associées à une matière.
Pour utiliser une matière dans le processus de conception composite, vous devez définir au moins sa propriété Epaisseur durcie (Cured Thickness). Les autres propriétés définies dans l'onglet Composite (Composite) apportent une valeur ajoutée tout au long du processus de conception composite. Par exemple, les propriétés Largeur de rouleau (Roll Width), Angle d'avertissement (Warn Angle) et Angle limite (Limit Angle) sont utiles pour la simulation du drapage. Définissez la nouvelle option de configuration cmpst_mtrl_angular_prms_unit pour contrôler l'unité par défaut des propriétés angulaires dans l'onglet Composite (Composite) de la boîte de dialogue Définition de matière (Material Definition).
Plusieurs exemples de matières à plis et âmes composites sont fournis avec l'installation de Creo.
Avantages
La définition des propriétés des matières composites est utile lors de la conception d'une structure composite dans Creo.
Le nouvel onglet Composite (Composite) de la boîte de dialogue Définition de matière (Material Definition) fournit un emplacement centralisé pour définir les détails des matières de la conception composite.
Informations supplémentaires
Conseils : | Aucun. |
Limites : | Il n'existe aucune limite connue. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Nouvelle option de configuration cmpst_mtrl_angular_prms_unit deg*/model_units |
