Pli manuel
Creo+
Emplacement dans l'interface utilisateur : dans Conception Composite (Composite Design), cliquez sur > .
Vidéos
Description

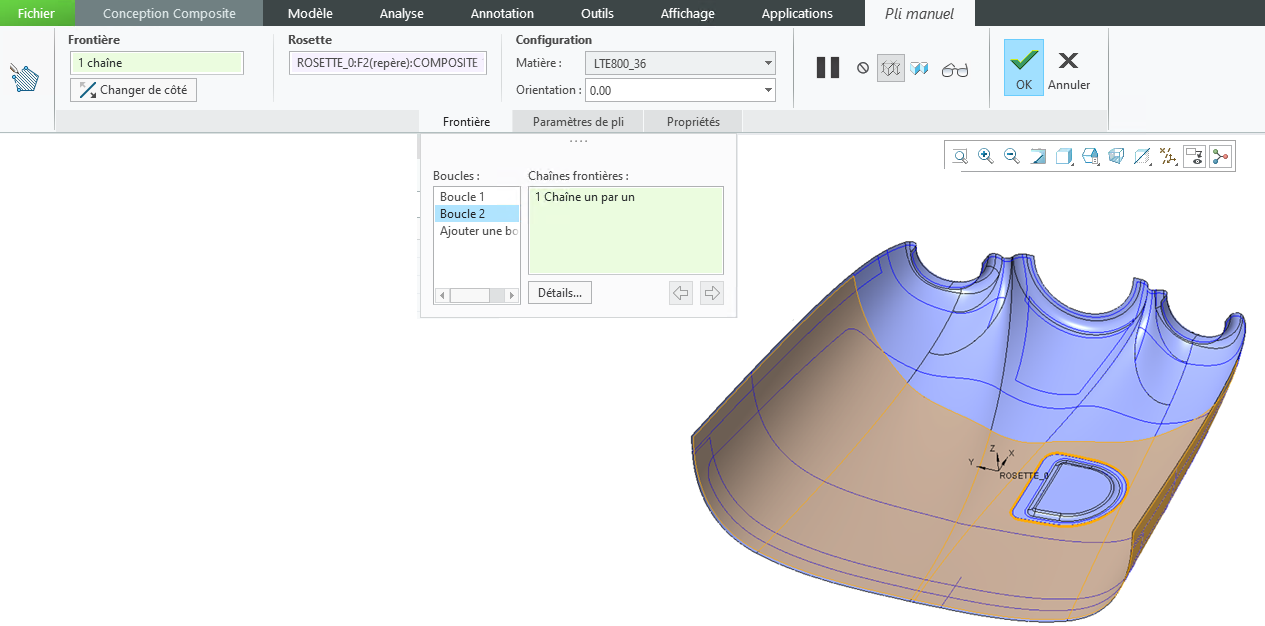

Vous pouvez désormais utiliser la nouvelle commande Pli manuel (Manual Ply) pour créer un objet pli dans l'arbre des stratifiés.

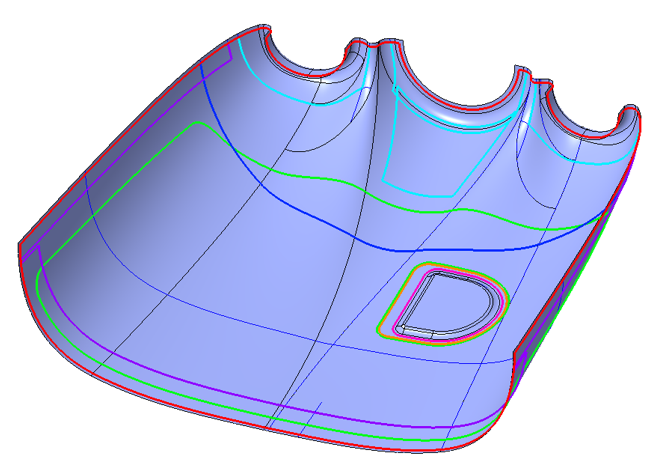

Un pli manuel est configuré par une chaîne frontière, une définition de matière, un repère de rosette, un angle d'orientation et une valeur de reprise. En plus de la boucle de frontière extérieure obligatoire, vous pouvez inclure des boucles intérieures.
Pour définir les préfixes par défaut du nom et de la séquence d'un pli, cliquez sur > . Dans la boîte de dialogue Options Creo Parametric (Creo Parametric Options), cliquez sur > . Définissez les valeurs sous Paramètres de la stratégie de désignation (Name Policy Settings). Vous pouvez aussi utiliser les options de configuration suivantes :
• composite_def_ply_name_prefix : spécifie le préfixe appliqué au nom d'un nouveau pli.
• composite_def_ply_seq_prefix : spécifie le préfixe appliqué à la séquence d'un nouveau pli.
Avantages
Cette amélioration est utile lorsque vous concevez un empilage composite. Auparavant, il n'était pas possible de définir un objet pli dans Creo.

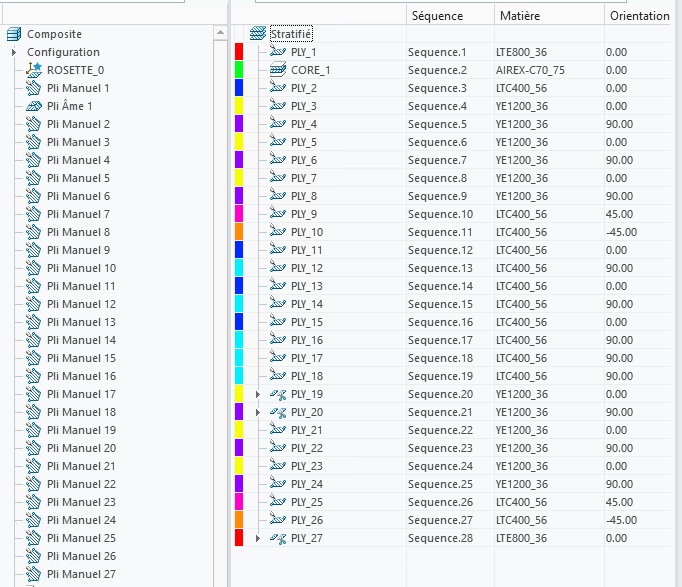

Cette amélioration vous permet de créer des objets plis en tant qu'objets stratifiés clés d'une conception composite. Elle vous permet également de générer une mise à plat pour la fabrication de la conception composite.
Informations supplémentaires
Conseils : | Aucun. |
Limites : | Les arêtes externes de la surface d'empilage ne sont pas prises en charge pour la définition de boucle de pli manuel. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Nouvelles options de configuration : • composite_def_ply_name_prefix Ply* • composite_def_ply_seq_prefix Sequence* |
