Emplacement dans l'interface utilisateur :

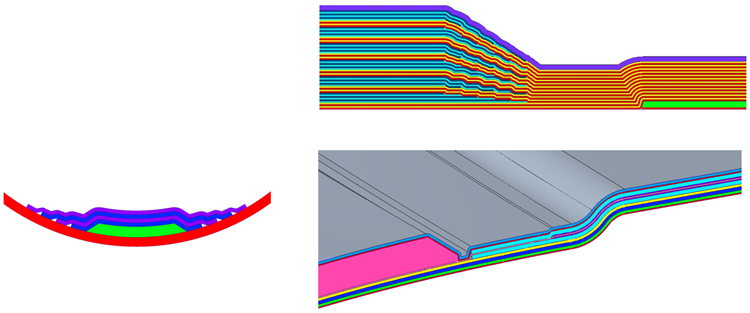

Vous pouvez désormais utiliser la commande spéciale Section de stratifié (Laminate Section) pour observer l'intérieur d'une conception composite et visualiser l'empilage sur la base des informations de l'arbre des stratifiés qui mettent en corrélation par un codage couleur l'arbre des stratifiés et la section réelle. Vous pouvez utiliser l'option de mise à l'échelle pour éviter les zooms excessifs et mieux voir les plis très fins qui composent la conception du stratifié.

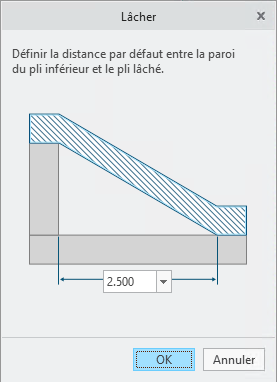

Vous pouvez utiliser la commande Reprise (Drop-Off) et définir la valeur de reprise par défaut pour contrôler le comportement de reprise global des plis et des âmes sur les contours des plis sous-jacents dans la section de stratifié, ce qui facilite l'affichage de la distribution de matière au cours de l'empilage.

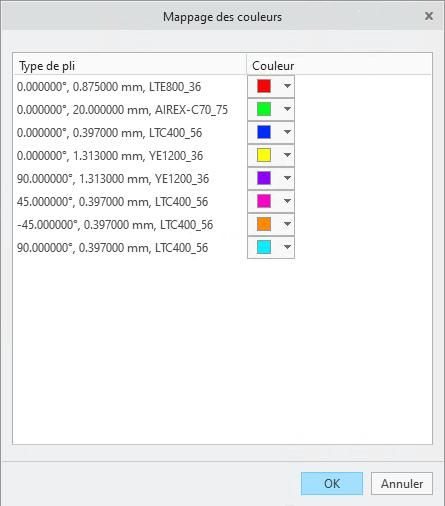

Vous pouvez utiliser la commande Mappage des couleurs (Color Mapping) pour modifier le code couleur attribué aux plis par le système.

Ces améliorations sont utiles lorsque vous concevez un empilage composite dans Creo et que vous souhaitez visualiser l'empilage d'un emplacement ou d'une section spécifique. Grâce à ces améliorations, vous pouvez visualiser les interactions et chevauchements détaillés des plis internes en fonction des informations de la liste des stratifiés. Ces informations sont mises à jour dynamiquement lors du glissement de la section. Vous pouvez également mettre à l'échelle la géométrie des plis dans la direction d'empilage pour améliorer la visibilité.
