Prise en charge du groupement dans l'arbre des stratifiés
Creo+

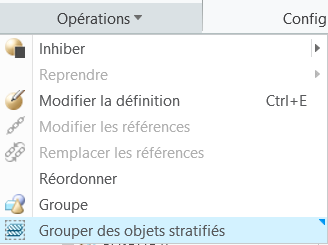

Emplacement dans l'interface utilisateur : dans l'environnement Composite (Composite), cliquez sur Opérations (Operations).
Description

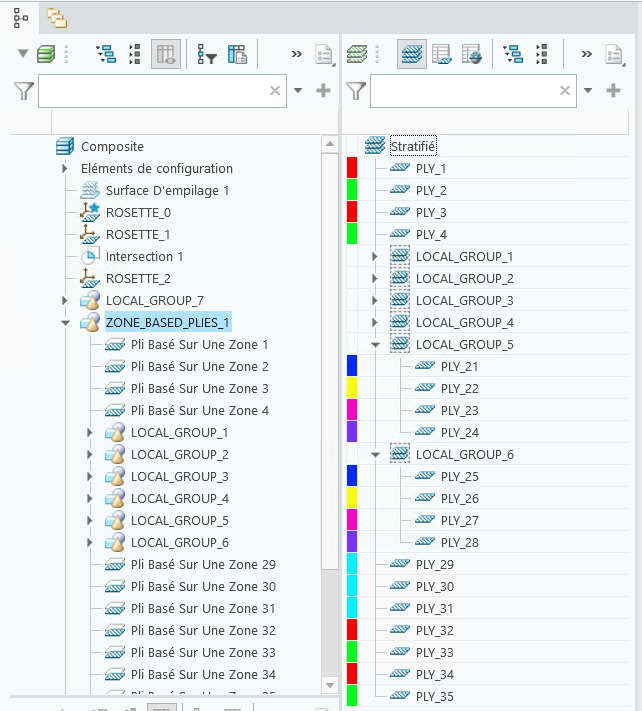

Désormais, lorsque les fonctions sont groupées dans l'arbre du composite, les objets stratifiés associés sont également regroupés dans l'arbre des stratifiés.
Vous pouvez également dégrouper et regrouper manuellement les objets stratifiés.
Pour dégrouper les objets stratifiés, effectuez l'une des opérations suivantes :

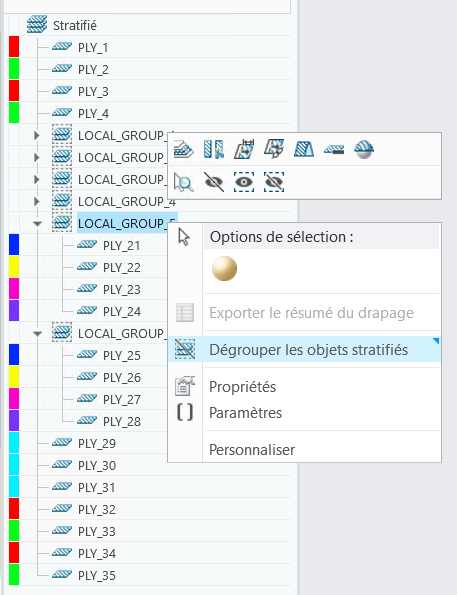

• Cliquez avec le bouton droit sur le groupe dans l'arbre des stratifiés, puis sélectionnez
Dégrouper les objets stratifiés (Ungroup Laminate Objects) dans le menu de raccourcis.
Dégrouper les objets stratifiés (Ungroup Laminate Objects) dans le menu de raccourcis.

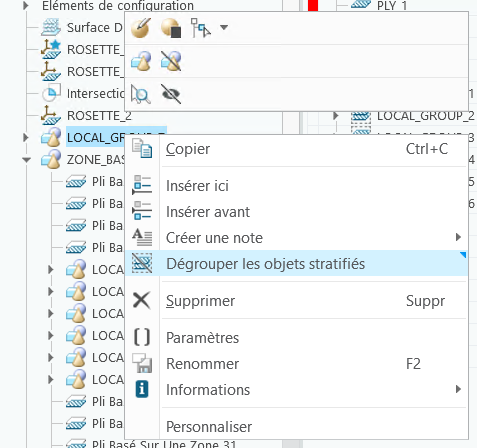

• Cliquez avec le bouton droit sur le groupe correspondant dans l'arbre du composite, puis sélectionnez Dégrouper les objets stratifiés (Ungroup Laminate Objects) dans le menu de raccourcis.
Dégrouper les objets stratifiés (Ungroup Laminate Objects) dans le menu de raccourcis.Pour regrouper les objets stratifiés, procédez comme suit :
1. Dans l'arbre du composite, cliquez avec le bouton droit sur le groupe qui contient au moins une fonction ayant créé un objet stratifié.
2. Sélectionnez
Grouper des objets stratifiés (Group Laminate Objects) dans le menu de raccourcis.
Grouper des objets stratifiés (Group Laminate Objects) dans le menu de raccourcis.
Lorsque vous effectuez une action, telle qu'un épissage ou une simulation du drapage, vous pouvez sélectionner simultanément tous les objets stratifiés d'un groupe en sélectionnant le groupe. Ainsi, il n'est plus nécessaire de sélectionner individuellement chaque objet stratifié.
Vous pouvez cocher ou décocher la En-têtes de groupe (Group Headers) dans la boîte de dialogue Filtres de l'arbre des stratifiés (Laminate Tree Filters) pour contrôler l'affichage des en-têtes de groupe dans l'arbre des stratifiés.
En-têtes de groupe (Group Headers) dans la boîte de dialogue Filtres de l'arbre des stratifiés (Laminate Tree Filters) pour contrôler l'affichage des en-têtes de groupe dans l'arbre des stratifiés.Avantages
Cette amélioration optimise la productivité et l'expérience utilisateur. Le regroupement dans l'arbre des stratifiés simplifie la sélection et rend le modèle plus clair et mieux organisé.
Informations supplémentaires
Conseils : | Aucun. |
Limites : | Il n'existe aucune limite connue. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
