Amélioration de l'exportation de la mise à plat
Creo+
Emplacement dans l'interface utilisateur : dans l'environnement Composite (Composite), cliquez sur >
Exporter la mise à plat (Export Flat Pattern).
Exporter la mise à plat (Export Flat Pattern).Description

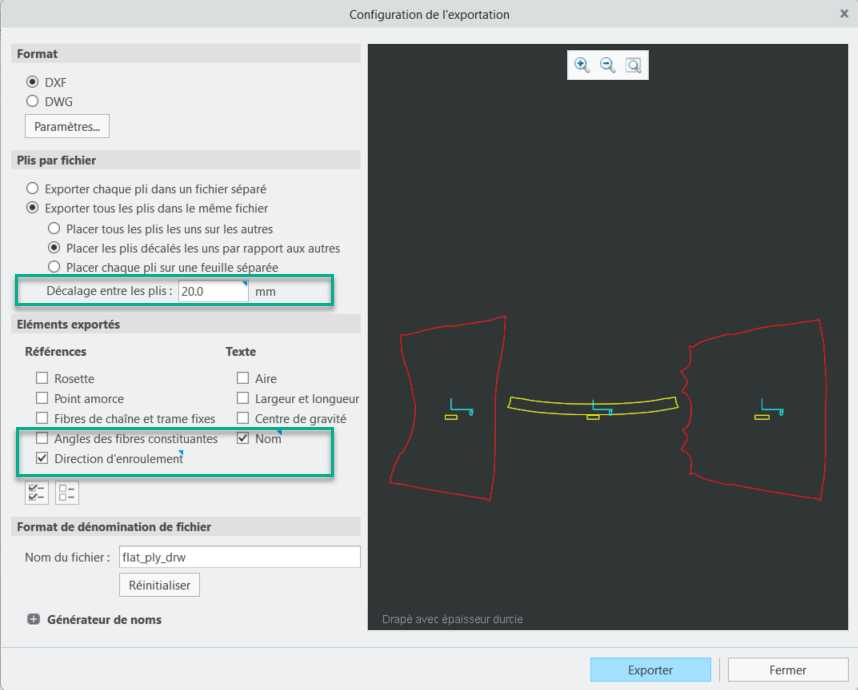

Lorsque vous exportez les mises à plat des objets stratifiés, la boîte de dialogue Configuration de l'exportation (Export Setup) est désormais améliorée et offre davantage d'options pour vous permettre de mieux contrôler les éléments exportés.
• Lorsque vous exportez plusieurs objets stratifiés vers le même fichier, vous pouvez désormais spécifier la distance entre les objets stratifiés.
• Les nouveaux marqueurs Nom (Name) et Direction d'enroulement (Roll direction) vous permettent désormais d'inclure le nom et la direction d'enroulement d'un objet stratifié dans la mise à plat. Le nom de l'objet stratifié s'affiche juste en dessous du point amorce dans la mise à plat.
Dans le fichier exporté :
• Le type d'épaisseur de pli sélectionné (durcie ou non durcie) pour le drapage d'un objet stratifié est fourni dans le champ d'informations DXF.
• Des couches DXF supplémentaires sont créées dans le fichier exporté pour contrôler séparément la visibilité de la géométrie et du texte de l'objet stratifié exporté.
Avantages
Ces améliorations offrent un meilleur contrôle sur les informations exportées et renforcent la productivité.
Informations supplémentaires
Conseils : | Aucun. |
Limites : | Il n'existe aucune limite connue. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Nouvelles options de configuration : • export_ply_name_text_to_dxf_dwg yes*/no • export_ply_roll_dir_to_dxf_dwg yes*/no |
