Exporter la mise à plat
Creo+
Emplacement dans l'interface utilisateur : dans Conception Composite (Composite Design), cliquez sur > .
Vidéos
Description
Vous pouvez maintenant utiliser la nouvelle commande Exporter la mise à plat (Export Flat Pattern) pour les plis présentant des résultats de drapage réussis afin de créer un ou plusieurs fichiers DXF ou DWG des contours de mise à plat des plis.

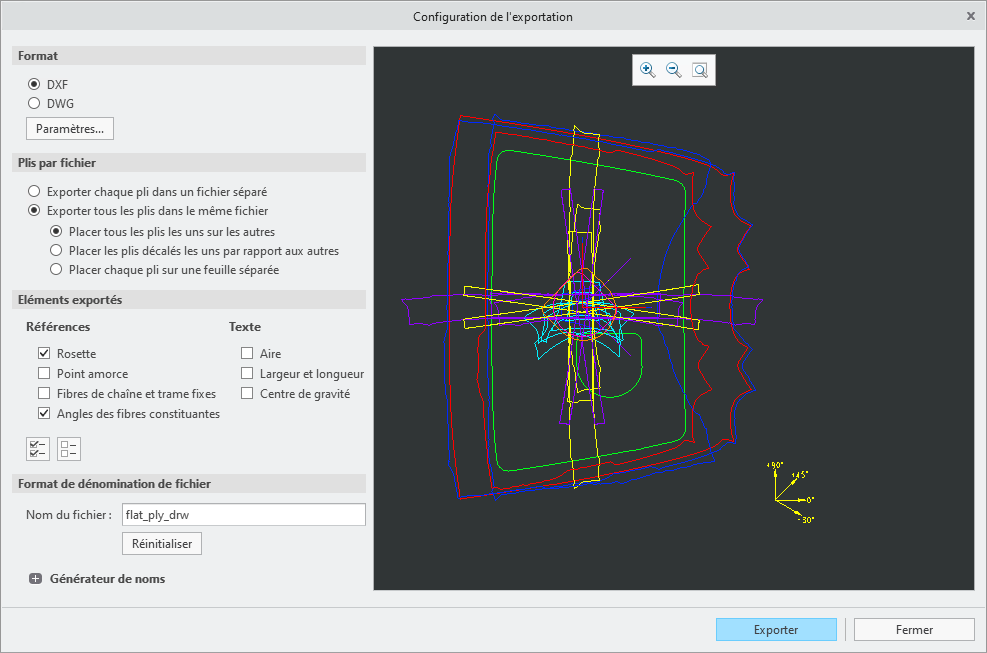

Vous pouvez exporter chaque pli dans un fichier séparé ou exporter dans le même fichier tous les plis sélectionnés avec plusieurs options pour contrôler le positionnement des contours. Vous pouvez aussi, facultativement, ajouter plusieurs propriétés de plis aux fichiers exportés.
Vous pouvez utiliser le générateur de noms de fichier pour le formatage de fichier intelligent lorsque vous exportez chaque pli dans un fichier séparé.

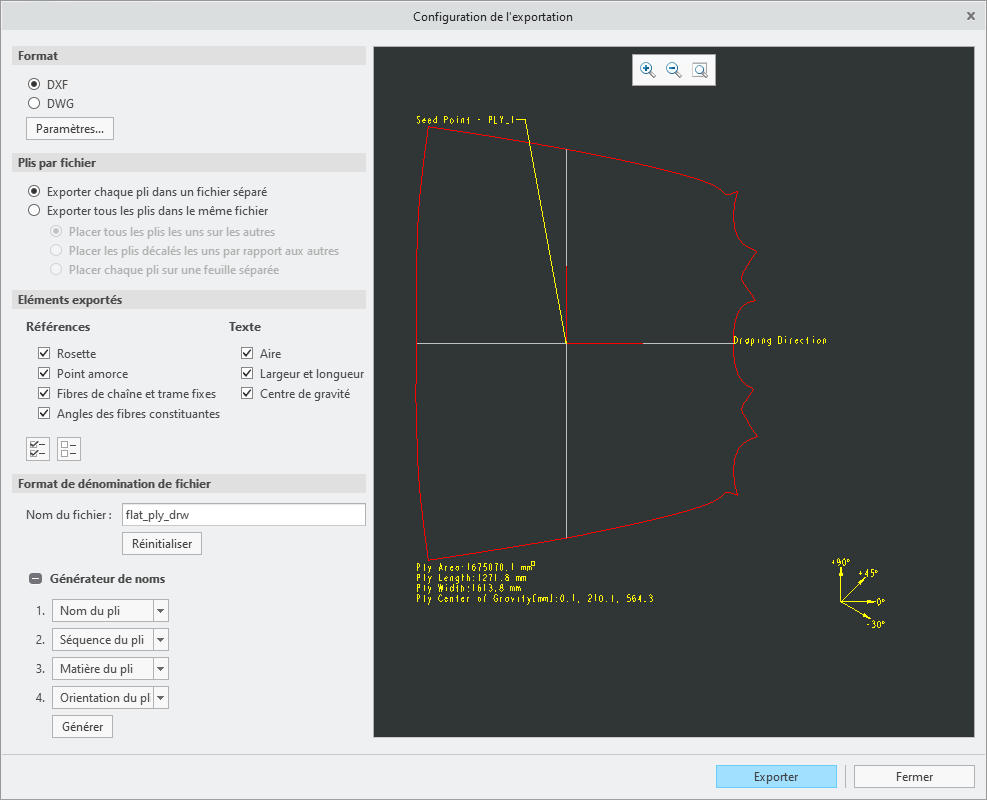

Pour définir les paramètres par défaut des options de la boîte de dialogue Configuration de l'exportation (Export Setup), utilisez les options de configuration suivantes :
• export_plies_to_dxf_dwg_files : spécifie s'il convient d'exporter chaque pli dans un fichier séparé ou d'exporter tous les plis dans le même fichier.
• export_ply_area_text_to_dxf_dwg : spécifie s'il convient d'exporter des informations textuelles relatives à la zone d'un pli.
• export_ply_cog_text_to_dxf_dwg : spécifie s'il convient d'exporter les informations textuelles relatives au centre de gravité d'un pli.
• export_ply_dir : spécifie l'emplacement de stockage par défaut des plis exportés.
• export_ply_fiber_ang_to_dxf_dwg : spécifie s'il convient d'exporter les angles des fibres constituantes d'un pli.
• export_ply_fibers_to_dxf_dwg : spécifie s'il convient d'exporter les fibres de chaîne et trame fixes d'un pli.
• export_ply_file_format : spécifie le type de fichier d'exportation privilégié par défaut pour les plis exportés.
• export_ply_rosette_to_dxf_dwg : spécifie s'il convient d'exporter la rosette de référence d'un pli.
• export_ply_seed_pnt_to_dxf_dwg : spécifie s'il convient d'exporter le point amorce d'un pli.
• export_ply_size_text_to_dxf_dwg : spécifie s'il convient d'exporter les informations textuelles relatives à la largeur et à la longueur d'un pli.
• exported_ply_file_name : spécifie le nom de fichier par défaut du fichier exporté. Lorsque vous exportez chaque pli dans un fichier distinct, le nom du pli est automatiquement ajouté en tant que suffixe.
• plies_placement_in_dxf_dwg_file : spécifie le placement des plis lorsque plusieurs plis sont exportés vers un même fichier.
Avantages
Cette amélioration vous permet d'exporter le contour plat et de créer un ou plusieurs fichiers de mise à plat. Vous pourrez ensuite envoyer ces fichiers à la machine d'imbrication ou de coupe.
Informations supplémentaires
Conseils : | Aucun. |
Limites : | Il n'existe aucune limite connue. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Nouvelles options de configuration : • export_plies_to_dxf_dwg_files separate*/same • export_ply_area_text_to_dxf_dwg yes*/no • export_ply_cog_text_to_dxf_dwg yes*/no • export_ply_dir <empty>*/<file path> • export_ply_fiber_ang_to_dxf_dwg yes*/no • export_ply_fibers_to_dxf_dwg yes*/no • export_ply_file_format dxf*/dwg • export_ply_rosette_to_dxf_dwg yes*/no • export_ply_seed_pnt_to_dxf_dwg yes*/no • export_ply_size_text_to_dxf_dwg yes*/no • exported_ply_file_name Flat_ply_drw*/<text string> • plies_placement_in_dxf_dwg_file aligned*/offset/separate |
