Emplacement dans l'interface utilisateur : dans Conception Composite (Composite Design), cliquez sur Analyse (Analysis) > Exporter le modèle d'analyse (Export Analysis Model).

Vous pouvez désormais utiliser la nouvelle commande Exporter le modèle d'analyse (Export Analysis Model) pour exporter la définition d'empilage du stratifié vers un format Nastran (*.nas) ou HDF5 (*.hdf5), ou pour une analyse dans des applications tierces.

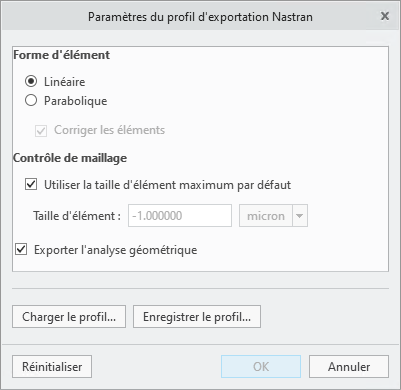

Pour spécifier des paramètres supplémentaires, cliquez sur Analyse (Analysis) > Exporter le modèle d'analyse (Export Analysis Model). Dans la boîte de dialogue Enregistrer une copie (Save a Copy), sélectionnez le type d'exportation et cliquez sur Options (Options).

Pour améliorer le maillage dans les applications tierces, Creo génère un fichier IGES de la surface d'empilage, qui est par défaut divisé dans toutes les régions de modèle résultantes. Si vous n'avez pas besoin d'un fichier IGES, décochez la case Exporter l'analyse géométrique (Export analysis geometry).

Lorsque vous exportez la définition d'empilage du stratifié vers un fichier HDF5, Creo inclut les orientations de fibre longitudinale et transversale obtenues à partir des résultats de drapage dans le fichier HDF5 par défaut, pour une utilisation dans l'analyse en aval. Pour les exclure, décochez la case Utiliser les résultats du drapage pour l'orientation des fibres (Use draping results for fiber orientations).

Cette amélioration prend en charge le partage de la définition de l'empilage du stratifié avec des applications d'analyse tierces.

L'exportation HDF5 permet de partager la définition d'empilage avec des applications tierces pour l'analyse en aval. Par défaut, les véritables orientations longitudinale et transversale des plis qui sont déterminées à partir des simulations du drapage sont incluses pour améliorer la précision de l'analyse.
