Paramètres de drapage dynamique
Creo+
Emplacement dans l'interface utilisateur : dans l'environnement de conception composite, cliquez sur
Simulation du drapage (Draping Simulation).
Simulation du drapage (Draping Simulation).Vidéos
Description
Les paramètres de drapage sont désormais automatiquement mis à jour lorsque vous apportez des modifications aux plis et aux âmes drapés :
• Lorsque vous modifiez la taille d'un pli ou d'une âme drapés, l'emplacement du Point amorce (Seed point) et la valeur de la Longueur de pas (Step length) sont automatiquement recalculés.
• Lorsque vous modifiez la matière d'un pli drapé ou modifiez les angles des fibres constituantes de sa matière, la valeur du Décalage d'angle de drapage (Draping angle offset) est automatiquement recalculée.

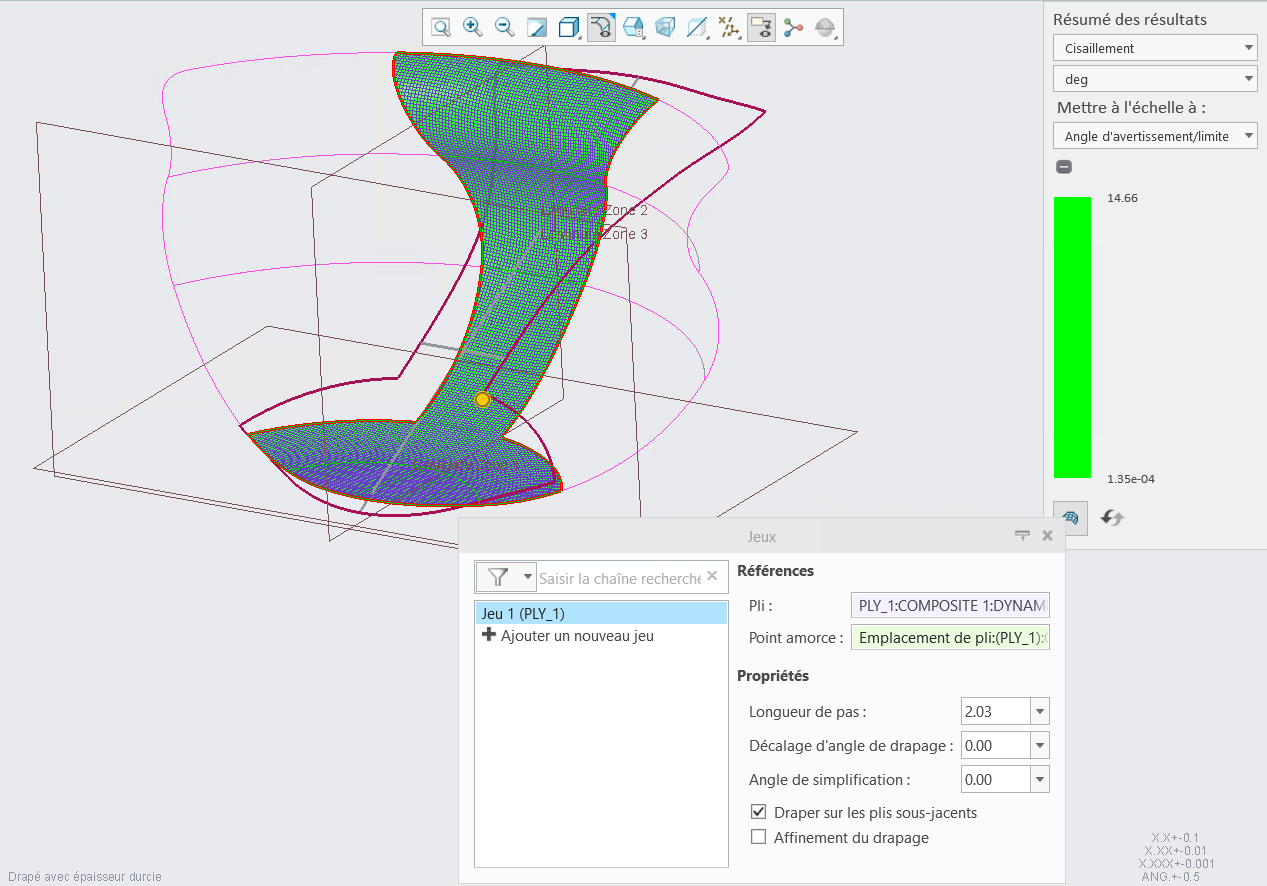

Les valeurs des paramètres de drapage avant la mise à jour de la taille et de la matière du pli sont illustrées dans l'image suivante.

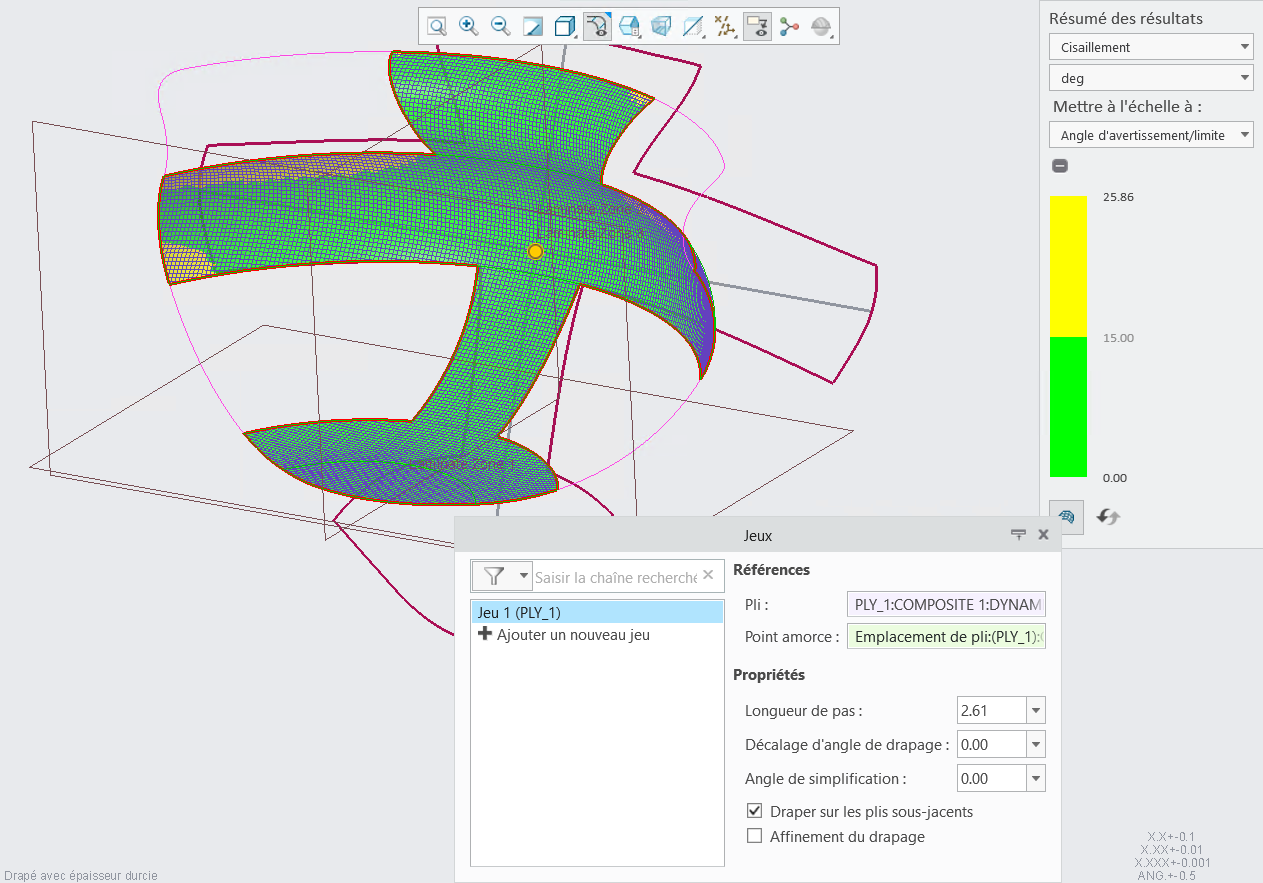

Les valeurs recalculées des paramètres de drapage après la mise à jour de la taille et de la matière du pli sont illustrées dans l'image suivante.
Lorsque vous définissez manuellement l'emplacement du point amorce ou que vous utilisez des valeurs personnalisées pour la longueur de pas et le décalage d'angle de drapage, les valeurs restent inchangées jusqu'à ce que vous rétablissiez celles par défaut.
Avantages
Cette amélioration favorise la productivité en recalculant et en mettant à jour automatiquement le nouvel emplacement du point amorce, la nouvelle longueur de pas et le nouveau décalage d'angle de drapage.
Informations supplémentaires
Conseils : | Aucun. |
Limites : | Il n'existe aucune limite connue. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
