Creo+

Emplacement dans l'interface utilisateur : sous Conception Composite (Composite Design), Analyse (Analysis) > Simulation du drapage (Draping Simulation).

Vous pouvez maintenant utiliser la nouvelle commande Simulation du drapage (Draping Simulation) pour analyser la productibilité des plis et créer des mises à plat de plis. En fonction du point amorce sélectionné, elle calcule la distorsion des fibres tout en simulant l'application du pli mis à plat sur le moule.

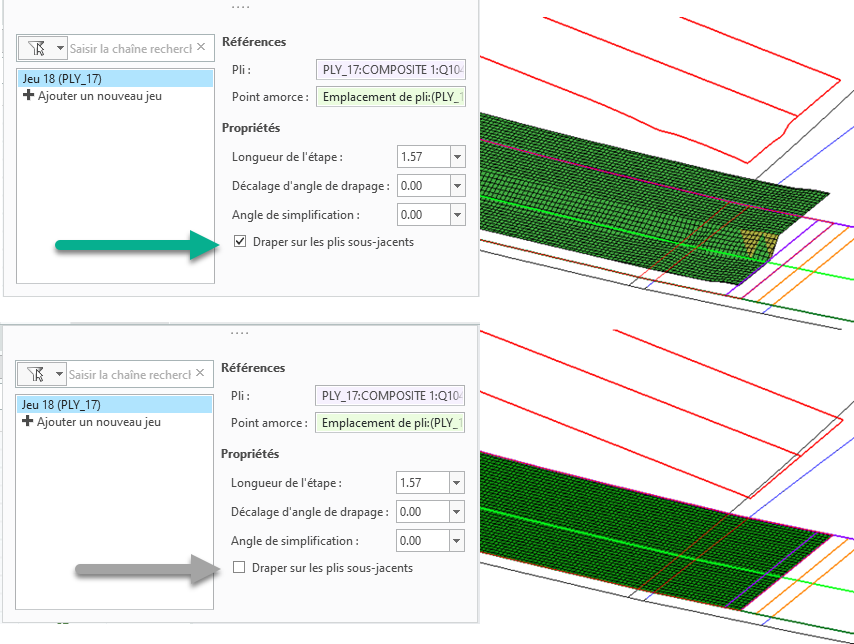

Par défaut, l'option Draper sur les plis sous-jacents (Drape over underlying plies) est sélectionnée et le drapage est calculé en tenant compte du contexte de chaque pli. Les résultats sont ainsi plus précis et plus réalistes.

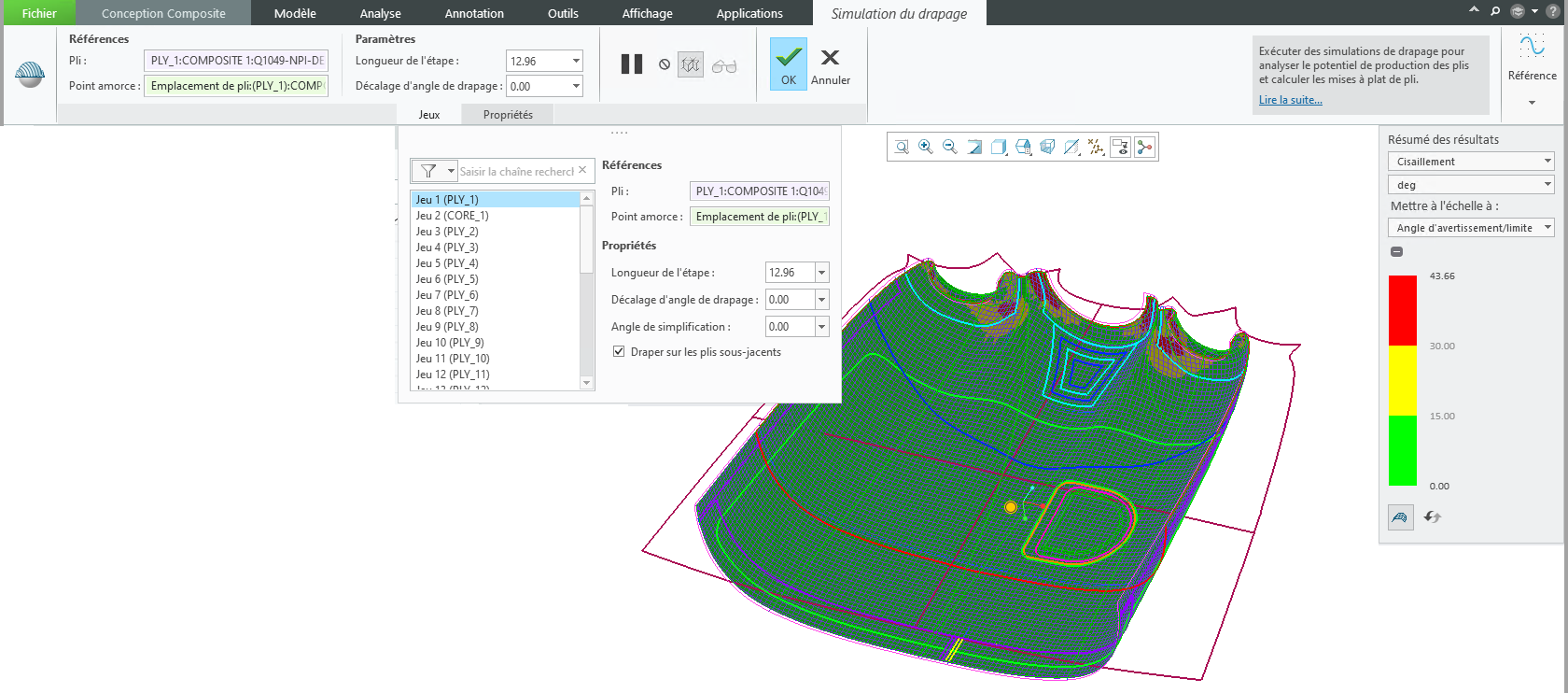

Bien que le point amorce puisse être situé à n'importe quel emplacement sur la superficie du pli, vous pouvez également le verrouiller à un point de référence existant. Vous pouvez apporter des ajustements supplémentaires en utilisant les paramètres de propriété correspondant à la longueur de pas, le décalage d'angle du drapage et l'angle de simplification.

Il existe différents types de résultats : Cisaillement (Shear), Orientation longitudinale (Longitudinal Orientation), Orientation transversale (Transverse Orientation) et Epaisseur du pli drapé (Draped Ply Thickness). Les résultats de Cisaillement (Shear) sont automatiquement mis à l'échelle en fonction des valeurs d'angle d'avertissement et d'angle limite de la matière.

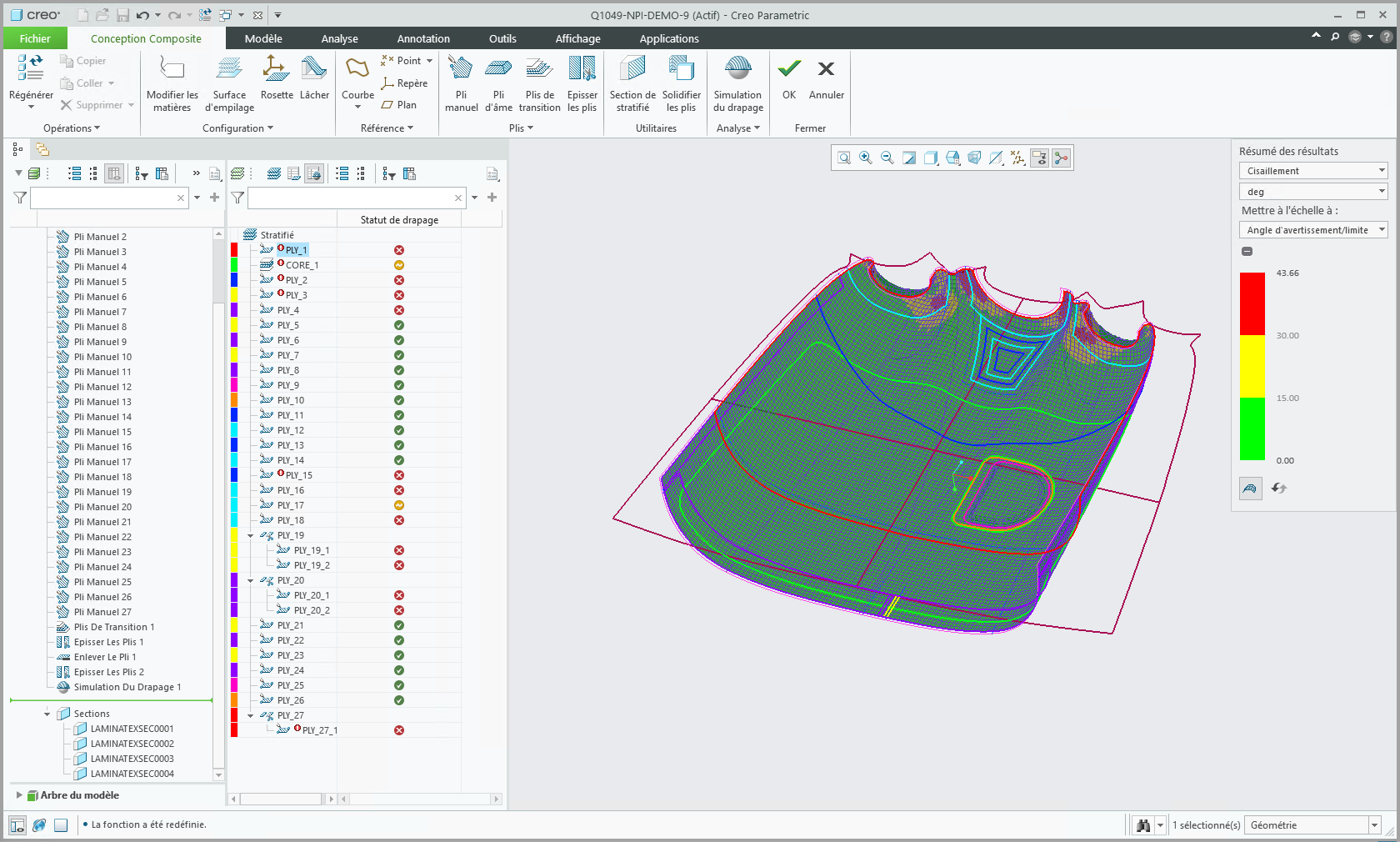

Vous pouvez visualiser les résultats de la simulation du drapage et une mise à plat depuis le tableau de bord de la fonction ou directement à partir du mode Gestionnaire de drapage (Draping Manager) de l'arbre des stratifiés en sélectionnant la commande Afficher les résultats du drapage (Show Draping Results) dans la mini barre d'outils. Les mises à plat de plis peuvent être exportées au format DXF. Les orientations longitudinales et transversales des fibres peuvent être exportées au format HDF5 pour être utilisées dans l'analyse en aval.

Vous pouvez passer en revue le rapport récapitulatif de l'analyse de drapage à l'aide de la commande Exporter le résumé du drapage (Export Draping Summary) dans le groupe Analyse (Analysis).

Cette amélioration est utile pour simuler le drapage lorsque vous appliquez le pli au moule et que vous calculez la distorsion des fibres (cisaillement) et la mise à plat.

Cette amélioration vous donne une idée de la distorsion des fibres lors du drapage. Cela vous permet d'optimiser l'emplacement du point amorce sélectionné et la direction de drapage afin d'obtenir le meilleur résultat possible, et de créer le contour des plis mis à plat requis.
