Echantillon d'âme
Creo+
Emplacement dans l'interface utilisateur : dans l'environnement de conception composite, cliquez sur
Echantillon d'âme (Core Sample).
Echantillon d'âme (Core Sample).Vidéos
Description

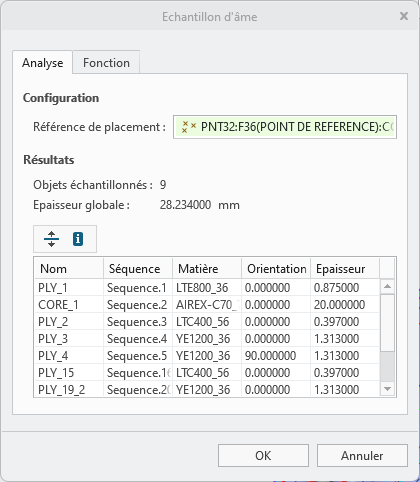

Vous pouvez désormais analyser les stratifiés et générer une liste des objets stratifiés locaux à un point de référence sélectionné à l'aide de la commande Echantillon d'âme (Core Sample).

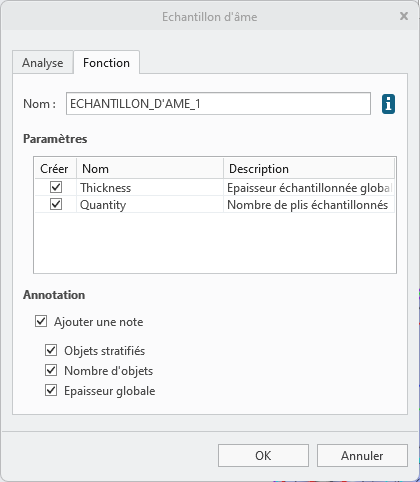

Echantillon d'âme (Core Sample).Lorsque vous créez une fonction d'échantillon d'âme, deux paramètres sont fournis pour indiquer l'épaisseur totale échantillonnée et le nombre d'objets stratifiés échantillonnés en plus de la liste des objets stratifiés locaux.

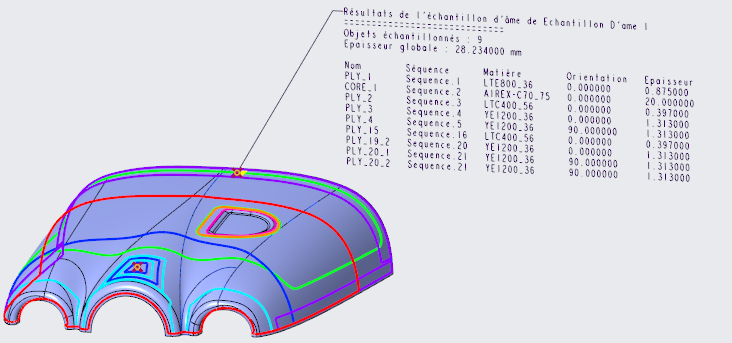

Vous pouvez également créer une note avec la fonction d'échantillon d'âme pour afficher la liste des objets stratifiés locaux dans la fenêtre graphique et dans un dessin de ply book.
Vous pouvez utiliser le paramètre Thickness pour exécuter une analyse utilisateur (ADU) et afficher un tracé en couleur de l'épaisseur du stratifié sur la surface d'empilage.
Avantages
Cette amélioration permet de mieux comprendre la conception du composite et clarifie le dessin de ply book.
Informations supplémentaires
Conseils : | Aucun. |
Limites : | Seuls les points de référence créés dans l'environnement de conception composite peuvent être sélectionnés. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
