Améliorations de la productivité et de l'utilisabilité dans l'application de câblage
Creo+
Emplacement dans l'interface utilisateur :
• Dans l'application de câblage, accédez à l'onglet Modèle (Model), puis cliquez sur > .
• Dans l'application de câblage, accédez à l'onglet Modèle (Model), puis cliquez sur > .
Description
Vous pouvez désormais utiliser les améliorations de productivité et d'utilisabilité suivantes :
• Boîte de dialogue Indicateurs auto (Auto Designator) mise à jour
• Noms de tresse par défaut
• Possibilité d'insérer ou de créer des composants à partir de l'application de câblage

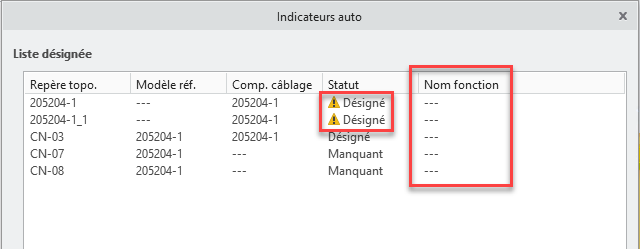

La nouvelle colonne Nom fonction (Feat Name) de la boîte de dialogue Indicateurs auto (Auto Designator) affiche le nom des fonctions et vous aide à les comparer facilement avec les noms de repère. Un nouveau statut d'incohérence est également ajouté entre le repère topologique et le composant de câblage pour faciliter la validation des mises à jour des données logiques.
Lorsque vous créez une tresse, son nom est automatiquement généré. Ce nom par défaut respecte les conventions d'indexation Creo, telles que bundle_1, bundle_2 et ainsi de suite.

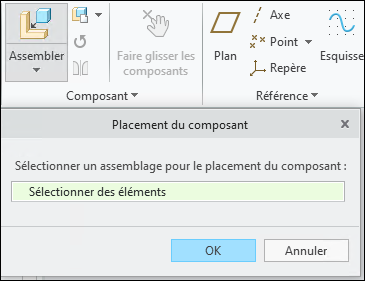

Vous pouvez désormais utiliser la boîte de dialogue Placement du composant (Component Placement) standard pour insérer ou créer des composants n'importe où dans la structure d'assemblage, sans quitter l'application de câblage. Auparavant, cette opération n'était pas prise en charge car il n'existait aucun moyen d'activer un autre composant à partir de l'application de câblage, à l'exception du faisceau actif uniquement. Vous pouvez maintenant placer le nouveau composant n'importe où dans la structure d'assemblage.
Avantages
Ces améliorations ajoutent une plus grande souplesse d'utilisation des composants à partir de l'application de câblage.
Informations supplémentaires
Conseils : | Aucun. |
Limites : | La commande Insérer un composant (Insert Component) n'est pas encore prise en charge. Elle permet d'insérer des épissures ou des composants personnalisés dans l'application de câblage. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
