Commande Fusionner le faisceau
Creo+
Emplacement dans l'interface utilisateur : dans l'application de câblage, cliquez sur > .
Vidéos
Description

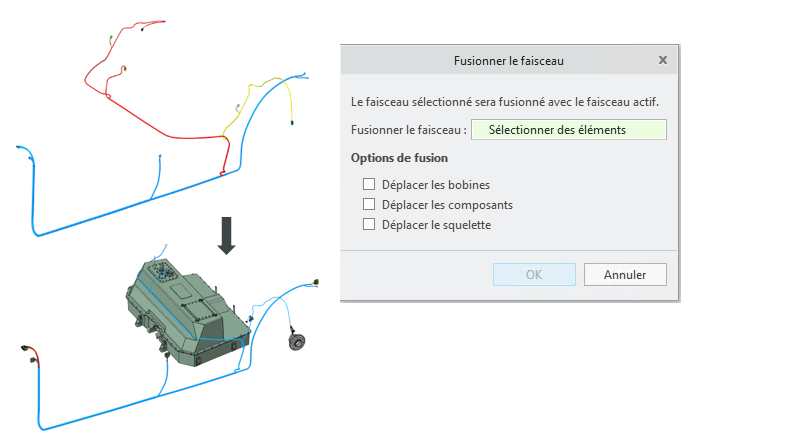

Vous pouvez maintenant utiliser la nouvelle commande Fusionner le faisceau (Merge Harness) pour fusionner les portions de faisceau précédemment divisées dans le faisceau principal une fois la conception du faisceau terminée. Vous pouvez sélectionner un faisceau et le fusionner dans le faisceau actif. Vous pouvez choisir de déplacer des bobines, des composants référencés et un squelette dans l'assemblage de faisceau actif. Intérieurement, la fusion s'effectue par noms de câble ou de fil. Par conséquent, avant la fusion, vous devez vous assurer que l'affectation de nom est cohérente dans les deux pièces pour tous les fils ou câbles nouvellement routés.
Avantages
Cette amélioration aide à restructurer les pièces faisceaux et à fusionner à nouveau les faisceaux divisés en une seule pièce pour la mise à plat.
Informations supplémentaires
Conseils : | Aucun. |
Limites : | Après la division, les faisceaux dépendants et indépendants ne peuvent pas être mis à plat en tant que faisceau homogène avec leur faisceau parent. Tous les faisceaux doivent être fusionnés à nouveau avant la mise à plat si vous souhaitez les mettre à plat en une seule pièce. Lors d'une fusion avec un faisceau indépendant, les segments ne sont pas fusionnés automatiquement car il n'y a pas d'emplacement de division partagé. Pour le moment, vous devez fusionner le segment manuellement en redéfinissant la position d'extrémité d'un segment et en le plaçant sur la position d'extrémité de l'autre segment. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
