Creo Ansys Simulation : résultats étendus
Creo+
Emplacement dans l'interface utilisateur : après l'exécution d'une étude de simulation, les commandes du graphique, du curseur et les options d'animation sont disponibles dans la mini barre d'outils des résultats pour les résultats globaux et définis.
Vidéo
Vidéo sur l'amélioration de l'animation : Visionnez notre vidéo sur Learning Connector.
Description

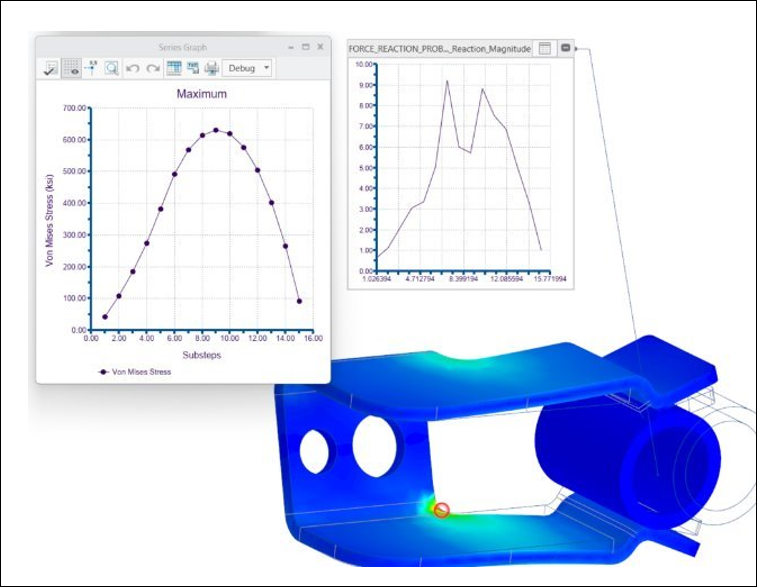

Creo Ansys Simulation offre désormais des résultats de sous-étapes améliorés. Les graphes maximum et minimum sont disponibles pour tous les tracés d'isolignes.

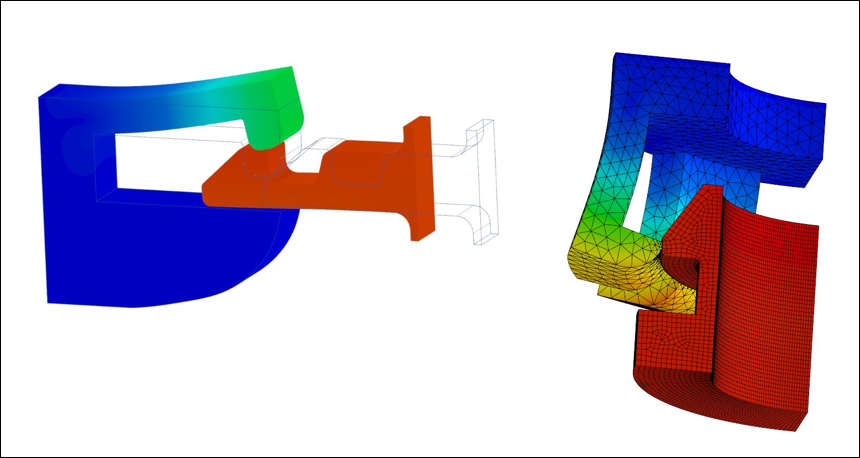

Vous pouvez utiliser la barre de défilement afin de sélectionner la sous-étape requise pour l'animation. L'animation fournit des couleurs de sous-étape et des étapes d'animation précises pour tous les résultats, comme illustré dans la vidéo d'illustration suivante :
Il existe un basculement transparent entre les différents types de résultats. La prise en charge des palpeurs pour les graphes est désormais disponible pour tous les résultats. Le post-traitement d'un connecteur à enficher est désormais entièrement pris en charge, comme illustré dans la figure suivante :
Avantages
Cette amélioration apporte les avantages suivants :
• Représentation graphique de tous les résultats de simulation requis
• Gestion puissante des résultats
• Post-traitement de haute précision
Informations supplémentaires
Conseils : | Aucun. |
Limites : | Il n'existe aucune limite connue. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
