Précharges des boulons dans Creo Ansys Simulation
A propos des précharges
Une précharge de boulon simule la condition de précharge (sans charge externe) d'un boulon, dans laquelle un boulon est serré en appliquant un couple au niveau de la tête du boulon ou de l'écrou. Le processus de serrage comprime les éléments entre eux et fixe la jointure. Cette force de compression appliquée sur les éléments structurels est appelée force de serrage ou charge de serrage. Elle entraîne une réduction de la longueur de serrage, c'est-à-dire la distance entre la tête du boulon et l'écrou (ou le trou fileté dans le cas d'une vis) après serrage. Vous pouvez définir une précharge à l'aide des trois grandeurs suivantes : couple appliqué à la tête ou à l'écrou, force de serrage ou ajustement de la longueur de serrage.

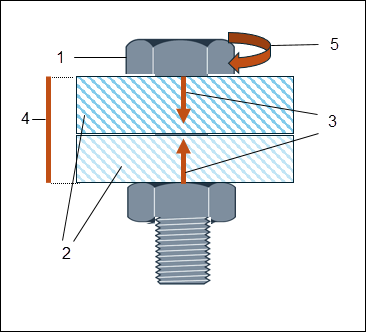

1. Tête du boulon
2. Epaulements représentés comme deux éléments structurels
3. Force de serrage ou charge de serrage
4. Longueur de serrage
5. Couple de serrage appliqué à la tête du boulon
Définition de précharges
Pour définir une précharge sur un boulon, procédez comme suit :
1. Cliquez sur
Précharge (Preload) dans le groupe Charges (Loads). La boîte de dialogue Précharge (Preload) s'affiche. La zone Références (References) de la boîte de dialogue affiche tous les boulons du modèle.
Précharge (Preload) dans le groupe Charges (Loads). La boîte de dialogue Précharge (Preload) s'affiche. La zone Références (References) de la boîte de dialogue affiche tous les boulons du modèle.2. Sélectionnez un ou plusieurs boulons dans la zone Références (References).
3. Sélectionnez l'une des valeurs suivantes dans la liste Définir par (Define by) pour spécifier la méthode d'application de la précharge :
◦ Charge de serrage (Clamp load) : spécifiez la valeur de la précharge développée dans la queue du boulon avec les unités de force appropriées.
◦ Ajustement de longueur de serrage (Grip length adjustment) : spécifiez le degré de compression des épaulements suite à l'application de la précharge. Sélectionnez les unités de longueur appropriées.
◦ Couple (Torque) : spécifiez la valeur du couple qui doit être appliquée pour serrer le boulon à sa condition préchargée. Cette valeur doit être positive et non nulle. Spécifiez également les paramètres suivants :
▪ Diamètre du boulon (Bolt diameter) : indiquez le diamètre du boulon.
▪ Coefficient de couple (Torque coefficient) : spécifiez le coefficient de frottement. Il dépend des propriétés de matériau du boulon et des épaulements. Cette valeur doit être positive, non nulle et inférieure à 1.
4. Cliquez sur OK (OK) pour créer la précharge. La précharge s'affiche dans l'arbre du modèle sous le noeud Charges (Loads).
Lorsque vous copiez une précharge d'une étude vers une autre, les boulons associés le sont également. Lorsque vous supprimez un boulon, la précharge associée est également supprimée.
