Boulons dans Creo Ansys Simulation
A propos des boulons
Vous pouvez créer des boulons idéalisés qui constituent des représentations simplifiées de jointures boulonnées. Les boulons peuvent être utilisés pour étudier les effets du transfert de charge entre les corps ou les assemblages et pour calculer la contrainte et la déformation dans le modèle.
Vous pouvez créer des boulons entre deux épaulements ou plus à l'aide de la surface interne d'un trou de boulon ou d'un axe de trou de boulon.

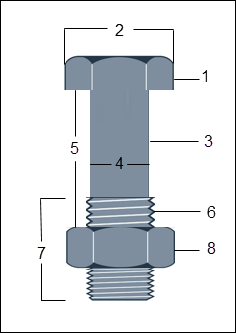

La figure ci-dessous illustre les différentes cotes d'un boulon.
1. Tête du boulon
2. Diamètre de la tête du boulon
3. Queue
4. Diamètre de la queue
5. Longueur de serrage
6. Filetage
7. Longueur de filetage
8. Ecrou
Création d'une répétition de boulons
Pour créer une répétition de boulons, sélectionnez le boulon dans l'arbre du modèle, cliquez sur le bouton droit de la souris et sélectionnez
(Répétition) ((Pattern)). Une répétition de boulons est créée à l'aide de la référence sélectionnée, à condition que le boulon créé soit membre d'une répétition.
(Répétition) ((Pattern)). Une répétition de boulons est créée à l'aide de la référence sélectionnée, à condition que le boulon créé soit membre d'une répétition.Lorsque vous définissez une répétition de boulons, tenez compte des points suivants :
• Pour créer une répétition de boulons, la référence sélectionnée doit faire partie d'une géométrie répétée.
• Les problèmes liés aux références dans la répétition peuvent entraîner l'échec de la création de la répétition des boulons, ou la création de la répétition uniquement pour certaines références. Les principales raisons de cet échec sont les suivantes :
◦ Une partie ou l'ensemble des références sélectionnées ne possèdent pas d'épaulements ou de trous correspondants.
◦ L'axe des références n'est pas perpendiculaire aux épaulements.
◦ Les références sont des cylindres partiels.
◦ Les deux épaulements d'extrémité ne sont ni plans ni circulaires.
Si des boulons répétés sont créés tandis que d'autres échouent, vous êtes invité à créer la répétition avec quelques boulons uniquement, ou à ignorer la répétition des boulons.
• Si vous tentez de créer une répétition de boulons sur des références où il en existe déjà, le boulon existant est remplacé par le boulon faisant partie de la répétition. Vous êtes invité à créer la répétition de boulons ou à conserver les boulons existants.
• Si la géométrie est modifiée de telle sorte que certaines instances de répétition deviennent non valides, le nombre de boulons est mis à jour en conséquence. S'il ne reste qu'une seule instance valide, elle est affichée comme noeud de répétition. Si toutes les instances deviennent non valides, le noeud de répétition échoue dans l'arbre du modèle.
• Vous ne pouvez pas créer une répétition de répétitions de boulons.
• Il n'est possible de modifier une répétition de boulon, qu'en sélectionnant le noeud de répétition. La sélection de plusieurs boulons désactive l'option de répétition.
• La suppression d'une répétition enlève toutes les instances à l'exception du boulon d'origine. La suppression de toutes les instances de trou entraîne l'échec du boulon.
• Les boulons répétés sont toujours appelés "Répétition de boulonN" dans l'arbre du modèle et dans les rapports, même si une seule instance de la répétition est valide.
Instructions relatives à la création de boulons
Lorsque vous créez des boulons, suivez les instructions suivantes :
• Les boulons ne peuvent être créés que sur des corps solides.
• Le diamètre de la queue du boulon doit être inférieur au diamètre du trou du boulon.
• Le diamètre de la tête du boulon doit être supérieur au diamètre de la queue du boulon.
• Le diamètre de la tête du boulon doit être supérieur au diamètre du trou du boulon.
• Les matériaux des boulons doivent être des matériaux isotropes linéaires uniquement. Lorsque vous définissez un boulon avec des matériaux qui ne figurent pas dans la bibliothèque des boulons standard, vérifiez que vous disposez de définitions valides pour les paramètres suivants :
Paramètre | Unité |
|---|---|
Densité | kg/m3 |
Module de Young | Pa |
Coefficient de Poisson | NA |
Coefficient de dilatation thermique | 1/C |
Limite d'élasticité en traction | Pa |
Conductivité thermique | W/m-K |
Chaleur spécifique | kJ/kg °C |
• Si tous les épaulements reliés possèdent un trou débouchant, une tête de boulon est créée aux deux extrémités du boulon.
• Si l'un des épaulements ne possède pas de trou débouchant, le boulon est créé avec une tête de boulon à une seule extrémité, comme illustré dans la figure suivante (boulon type vis) :
• Si tous les épaulements possèdent des trous débouchants, mais que la face inférieure du dernier épaulement n'est pas perpendiculaire à l'axe du trou, le boulon est alors créé avec une tête de boulon à une seule extrémité, comme illustré ci-après :
S'il n'y a que deux épaulements et que l'épaulement inférieur possède une surface finale incurvée, il est impossible de créer un boulon.
• Lorsque vous créez un boulon, l'axe du boulon doit être perpendiculaire aux épaulements.
• Pour que le boulon fonctionne correctement, ses épaulements doivent être reliés. Vous devez sélectionner au moins deux épaulements pour créer un boulon.
• Pour créer des boulons entre des épaulements éloignés les uns des autres, mais qui présentent des trous coaxiaux, comme illustré ci-après, cochez la case Créer un boulon à travers les trous coaxiaux séparés (Create fastener through the separated coaxial holes) :
• Les épaulements d'extrémité des références sélectionnées doivent présenter des surfaces planes. Si les épaulements d'extrémité présentent des surfaces courbées, comme illustré ci-après, le boulon ne peut pas être créé.
• Les épaulements d'extrémité des références sélectionnées doivent avoir des arêtes circulaires. Les arêtes droites, comme celles illustrées ci-après, ne sont pas autorisées et le boulon ne sera pas créé.
• Les références sélectionnées pour la définition du boulon doivent être des cylindres complets. Dans l'exemple suivant, les trous de boulon sont des cylindres partiels : le boulon ne peut donc pas être créé.
S'il existe une géométrie intermédiaire entre les épaulements supérieur et inférieur, le boulon est créé. Toutefois, un avertissement s'affiche et vous devrez tenir compte de ce point lors de l'interprétation des résultats de l'étude.
Boulons avec des cotes variables
Lorsque vous créez un boulon traversant plusieurs références avec des cotes différentes, la création du boulon peut échouer pour les raisons suivantes :
• Le diamètre de la queue du boulon est supérieur au diamètre du trou du boulon : le boulon ne peut pas être inséré dans le trou.
• Le diamètre de la tête du boulon est inférieur au diamètre du boulon : la tête du boulon tombe dans le trou, et le boulon ne peut pas être fixé.
• Le diamètre de la tête du boulon est inférieur au diamètre du trou du boulon : la tête du boulon ne fixe pas correctement le boulon.
• Aucun épaulement relié n'a été trouvé pour la référence sélectionnée : pour être défini correctement, le boulon doit avoir au moins deux épaulements en contact.
• Aucun trou coaxial séparé n'a été trouvé pour les références sélectionnées : si vous avez coché la case Créer un boulon à travers les trous coaxiaux séparés (Create fastener through the separated coaxial holes)., mais que les trous de boulon sélectionnés ne sont pas coaxiaux, le boulon ne peut pas être créé.
• L'axe des références n'est pas perpendiculaire aux épaulements.
• Aucun épaulement d'extrémité présentant des surfaces planes n'a été trouvé pour les références sélectionnées.
• Aucun épaulement d'extrémité présentant des arêtes circulaires n'a été trouvé pour les références sélectionnées.
