Migration des données de tuyauterie du format de fichier PTD legacy vers le format CSV
Vous pouvez convertir les fichiers du catalogue principal du format PTD au format CSV en les important dans un éditeur comme Microsoft Excel. Les fichiers convertis requièrent quelques modifications pour être exploitables. Pour plus de détails sur la conversion chaque type de fichier, reportez-vous aux sections suivantes :
Conversion du fichier de répertoire de catalogue principal de tuyauterie au format CSV
A titre d'exemple, consultez le fichier dans <Creo load point>/text/piping_data/master_catalog. Le tableau suivant fournit des détails pour consolider les fichiers PTD du répertoire MCAT de tuyauterie dans un fichier CSV.
|
Fichiers PTD legacy
|
Nouveau fichier CSV
|
Option de configuration requise
|
PTD
|
CSV
|
|---|---|---|---|---|
|
piping_mcat_dir.ptd
|
piping_mcat_dir.csv
|
piping_mcat_dir_file
|
Oui
|
Oui
|
Convertissez le fichier PTD du répertoire du catalogue principal de tuyauterie au format CSV et supprimez les colonnes suivantes :
• PIPE_OD_FILE
• PIPE_THK_FILE
• BOLT_NUT_CODE
Conversion des fichiers de pliage legacy au format CSV
A titre d'exemple, consultez le fichier de pliage dans <Creo load point>/text/piping_data/master_catalog/bend. Le tableau suivant fournit des détails pour consolider les fichiers PTD de pliage dans un fichier CSV.
|
Fichiers PTD legacy
|
Nouveau fichier CSV
|
Option de configuration requise
|
PTD
|
CSV
|
|---|---|---|---|---|
|
bend_steel.ptd
|
bend_steel.csv
|
piping_mcat_dir_file
|
Oui
|
Oui
|
|
piping_units_system_dic_file.ptd
|
units_system_dic_file
|
Oui
|
Non
|
Reportez-vous aux codes couleur dans l'image suivante pour le mappage du contenu entre les fichiers PTD et le fichier CSV :
Conversion du fichier de machine de pliage legacy au format CSV
A titre d'exemple, consultez le fichier de machine de pliage dans <Creo load point>/text/piping_data/master_catalog/bend_machine. Le tableau suivant fournit des détails pour consolider les fichiers PTD de machine de pliage dans un fichier CSV.
Fichiers PTD legacy | Nouveau fichier CSV | Option de configuration requise | PTD | CSV |
|---|---|---|---|---|
bend_machine.ptd | bend_machine.csv | piping_mcat_dir_file | Oui | Oui |
piping_units_system_dic_file.ptd | units_system_dic_file | Oui | Non |

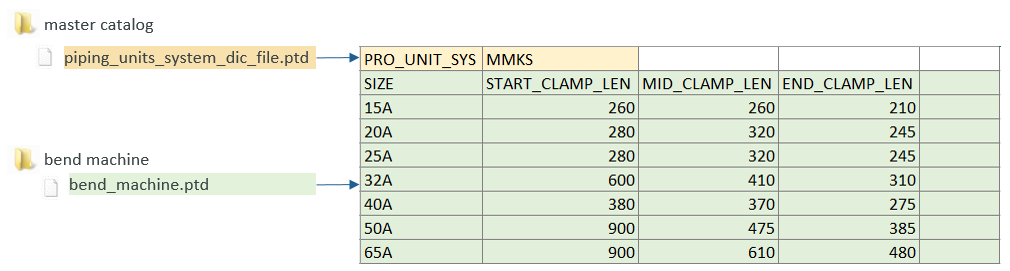

Reportez-vous aux codes couleur dans l'image suivante pour le mappage du contenu entre les fichiers PTD et le fichier CSV :
Conversion du fichier de détente et d'élongation de ressort legacy au format CSV
A titre d'exemple, consultez le fichier de détente et d'élongation de pliage dans <Creo load point>/text/piping_data/master_catalog/bend_machine. Le tableau suivant fournit des détails pour consolider les fichiers PTD de machine de pliage dans un fichier CSV.
Fichiers PTD legacy | Nouveau fichier CSV | Option de configuration requise | PTD | CSV |
|---|---|---|---|---|
bend_springback_elong_steel.ptd | bend_springback_elong_steel.csv | piping_mcat_dir_file | Oui | Oui |
piping_units_system_dic_file.ptd | units_system_dic_file | Oui | Non |

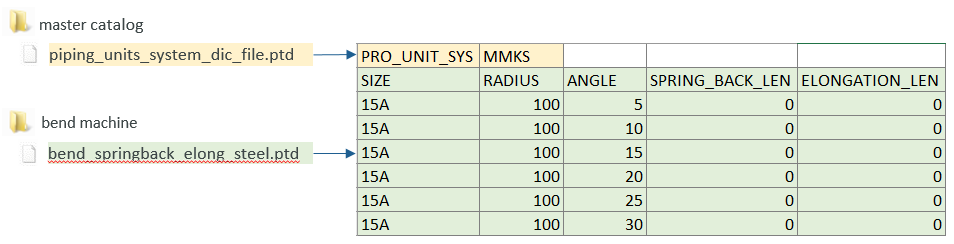

Reportez-vous aux codes couleur dans l'image suivante pour le mappage du contenu entre les fichiers PTD et le fichier CSV :
Conversion du fichier de mitre legacy au format CSV
A titre d'exemple, consultez le fichier de mitre dans <Creo load point>/text/piping_data/master_catalog/miter. Le tableau suivant fournit des détails pour consolider les fichiers PTD de machine de pliage dans un fichier CSV.
Fichiers PTD legacy | Nouveau fichier CSV | Option de configuration requise | PTD | CSV |
|---|---|---|---|---|
miter_steel.ptd | miter_steel.csv | piping_mcat_dir_file | Oui | Oui |
piping_units_system_dic_file.ptd | units_system_dic_file | Oui | Non |

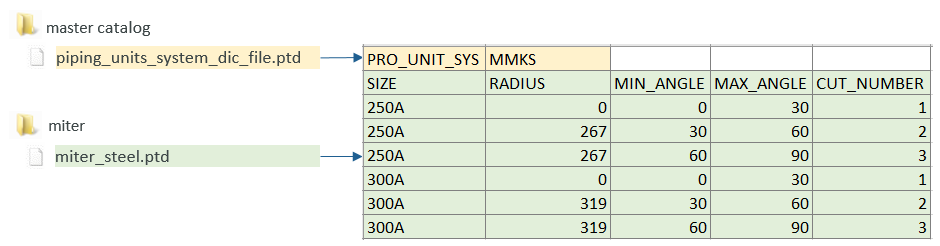

Reportez-vous aux codes couleur dans l'image suivante pour le mappage du contenu entre les fichiers PTD et le fichier CSV :
Conversion des fichiers legacy du catalogue principal de tuyauterie au format CSV
A titre d'exemple, consultez le fichier MCAT de tuyau dans <Creo load point>/text/piping_data/master_catalog/pipe. Le tableau suivant fournit des détails pour consolider les fichiers PTD du catalogue principal de tuyau dans un fichier CSV.
Fichiers PTD legacy | Nouveau fichier CSV | Option de configuration requise | PTD | CSV |
|---|---|---|---|---|
pipe_steel.ptd | pipe_steel.csv | piping_mcat_dir_file | Oui | Oui |
piping_units_system_dic_file.ptd | units_system_dic_file | Oui | Non | |
piping_material.ptd | piping_material_file | Oui | Non | |
piping_manufacture_dir.ptd | piping_manufact_dir_file | Oui | Non | |
od_steel.ptd | piping_mcat_dir_file | Oui | Oui | |
thk_steel.ptd | piping_mcat_dir_file | Oui | Oui |
Reportez-vous aux codes couleur dans l'image suivante pour le mappage du contenu entre les fichiers PTD et le fichier CSV :
Conversion des fichiers d'isolation legacy au format CSV
A titre d'exemple, consultez le fichier d'isolation dans <Creo load point>/text/piping_data/master_catalog/insulation. Le tableau suivant fournit des détails pour consolider les fichiers PTD d'isolation dans un fichier CSV.
Fichiers PTD legacy | Nouveau fichier CSV | Option de configuration requise | PTD | CSV |
|---|---|---|---|---|
exhaust.ptd | exhaust.csv | piping_mcat_dir_file | Oui | Oui |
piping_units_system_dic_file.ptd | units_system_dic_file | Oui | Non | |
piping_material.ptd | piping_material_file | Oui | Non |
Reportez-vous aux codes couleur dans l'image suivante pour le mappage du contenu entre les fichiers PTD et le fichier CSV :
Conversion des fichiers legacy du catalogue principal de raccords au format CSV
A titre d'exemple, consultez le fichier d'isolation dans <Creo load point>/text/piping_data/master_catalog/insulation. Le tableau suivant fournit des détails pour consolider les fichiers PTD d'isolation dans un fichier CSV.
Fichiers PTD legacy | Nouveau fichier CSV | Option de configuration requise | PTD | CSV |
|---|---|---|---|---|
coupling_sw_steel.ptd | coupling_sw_steel.csv | piping_mcat_dir_file | Oui | Oui |
piping_mcat_dir.ptd | piping_mcat_dir_file | Oui | Oui | |
piping_material.ptd | piping_material_file | Oui | Non |
Reportez-vous aux codes couleur dans l'image suivante pour le mappage du contenu entre les fichiers PTD et le fichier CSV :
Conversion du fichier legacy de sélection d'écrou de boulon au format CSV
A titre d'exemple, consultez le fichier de sélection d'écrou de boulon dans <Creo load point>/text/piping_data/master_catalog. Le tableau suivant fournit des détails pour consolider les fichiers PTD d'isolation dans un fichier CSV.
Fichiers PTD legacy | Nouveau fichier CSV | Option de configuration requise | PTD | CSV |
|---|---|---|---|---|
piping_bolt_nut_select.ptd | piping_bolt_nut_select.csv | piping_bolt_nut_select_file | Oui | Oui |
bolt_nut_mcat.ptd |
Reportez-vous aux codes couleur dans l'image suivante pour le mappage du contenu entre les fichiers PTD et le fichier CSV :
Conversion du fichier legacy de compatibilité des extrémités au format CSV
Enregistrez le fichier de compatibilité des extrémités dans <Creo load point>/text/piping_data/master_catalog au format CSV pour le convertir.
Fichiers PTD legacy | Nouveau fichier CSV | Option de configuration requise | PTD | CSV |
|---|---|---|---|---|
piping_end_compatibility.ptd | piping_end_compatibility.csv | piping_end_compatibility | Oui | Oui |
Conversion du fichier de code de taille combinée au format CSV
Enregistrez le fichier de code de taille combinée dans <Creo load point>/text/piping_data/master_catalog au format CSV pour le convertir.
