新 HSM 過切加工刀具路徑
Creo+

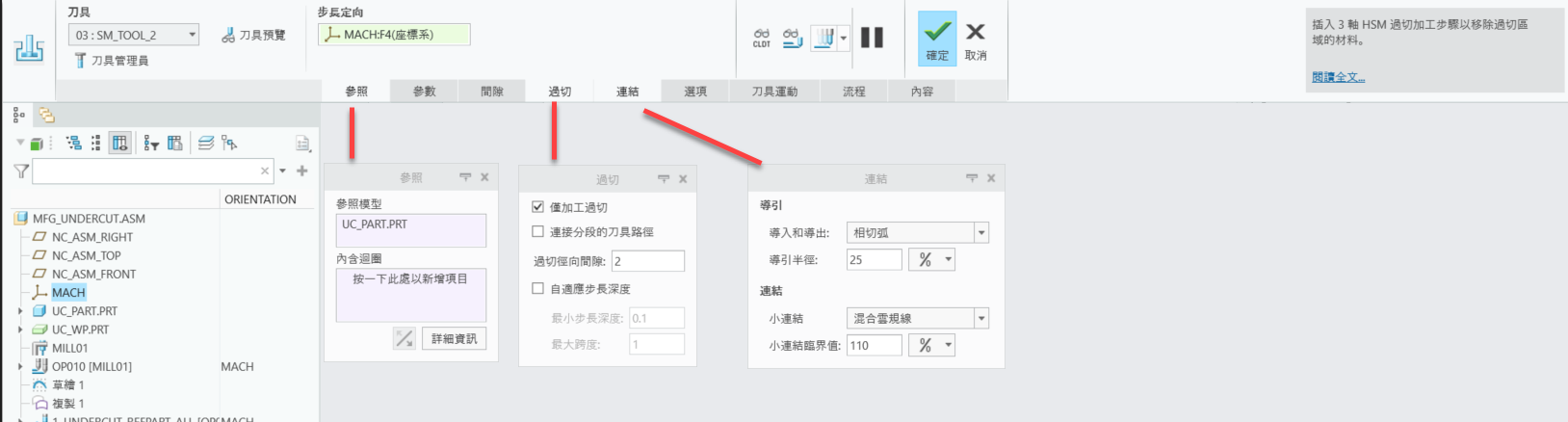

使用者介面位置：在「製造」中，按一下 > >
「HSM 過切加工」(HSM Undercut Machining)。
「HSM 過切加工」(HSM Undercut Machining)。視訊
描述
加工零件時，從無法在主軸位置直接看到的區域移除材料可能會很困難。過切區域可能會帶來挑戰，因為它們可能需要專用工具 (例如 T 型槽刀具) 才能有效觸及並移除材料。
之前，沒有專用的加工策略來處理包括 Creo NC 中自動取消過切在內的過切。此強化功能提供了專門設計用來處理過切的全新自動 3 軸 HSM 刀具路徑。此刀具路徑也實現了自動化，因為不再需要手動技術。
新刀具路徑提供「過切徑向間隙」(Undercut radial clearance) 選項，可在加工過切區域時實現安全進刀與退刀。
「過切徑向間隙」(Undercut radial clearance) 值設定為除零以外的值：
「過切徑向間隙」(Undercut radial clearance) 值設定為零：
新刀具路徑也支援「轉軸間隙」(SHAFT_CLEARANCE) 參數，可避免刀具轉軸與參照幾何之間發生撞刀。
「轉軸間隙」(SHAFT_CLEARANCE) 值設定為大於零：
「轉軸間隙」(SHAFT_CLEARANCE) 值設定為零：
優點
此強化功能提供下列優點：
• 可以實現自動取消過切
• 無需建立手動自訂刀具路徑
• 與 Creo NC 工作流程一致
其他資訊
秘訣︰ | 無。 |
限制︰ | 無已知限制。 |
這是否會取代現有功能？ | 否。 |
與此功能相關聯的組態選項： | 無。 |
