引入新 ModelCHECK 檢查
Creo+

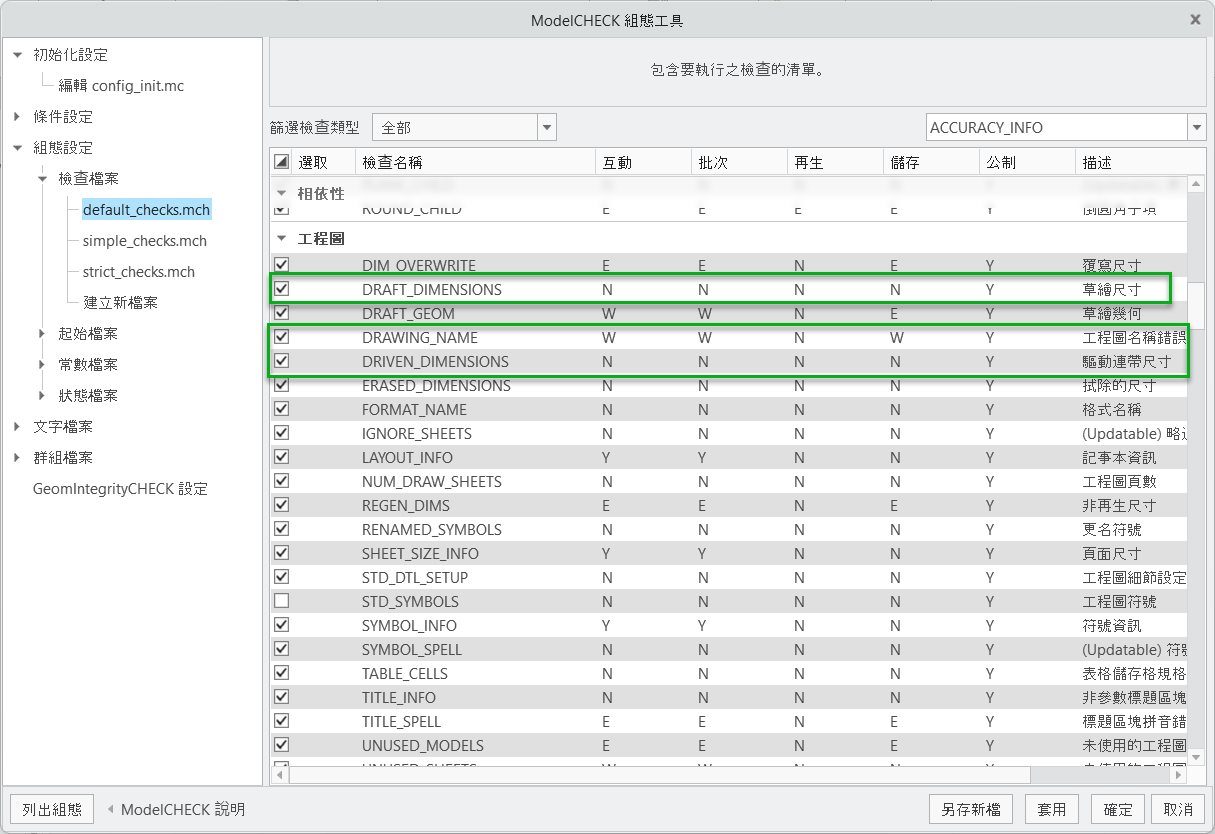

使用者介面位置：這些檢查可在 Modelcheck 中啟用，並配置為報告為錯誤或警告。
視訊
描述
Modelcheck 現在包括針對工程圖與建模的新檢查，以改善對尺寸與圖層使用的驗證。
此強化功能引入了下列新檢查：
• 工程圖檢查
◦ DRIVEN_DIMENSIONS - 報告工程圖中的驅動連帶尺寸。
◦ DRAFT_DIMENSIONS - 報告工程圖中的草繪尺寸。
◦ ERASED_DIMENSIONS - 報告工程圖中的已拭除尺寸。

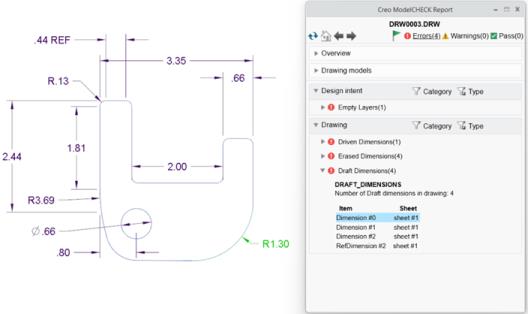

每個新工程圖檢查都會反白工程圖中的對應尺寸。
• 建模檢查

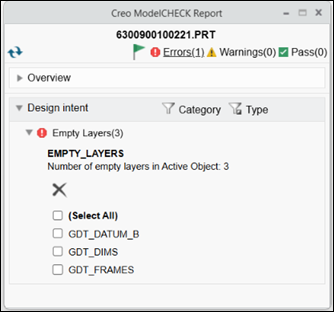

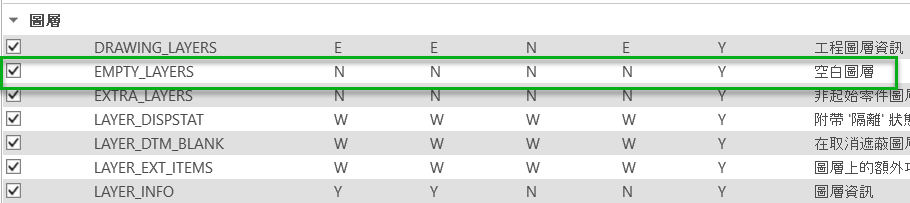

◦ EMPTY_LAYERS - 列出空白且沒有任何圖層規則的圖層。您也可以從 Modelcheck 報告中刪除空白圖層。
優點
• 工程圖檢查有助於確保工程圖資料準確且從模型驅動。這有助於確保維持設計精度，並針對下游消費者正確描述。
• 圖層強化功能透過改善未使用圖層的識別與移除，可讓您更輕鬆地建立乾淨的模型。
其他資訊
秘訣︰ | 無。 |
限制︰ | 無已知限制。 |
這是否會取代現有功能？ | 否。 |
與此功能相關聯的組態選項： | 無 |
